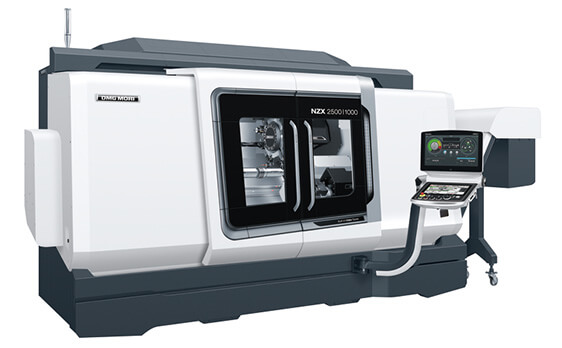

NZX 2500 | 1000YM
특성
| 박스웨이 | 볼스크류 |
 |  |
| XYZ | X |
모델변화
| 8010 |
| 범주 | 항목 | 시방 |
| 능력 | 베드상 스윙[mm] | 780 |
| 공작물 | 공작물 직경[mm] | 370 260 |
| 최대공작물직경(공구대 #1)[mm] | 370 | |
| 최대공작물직경(공구대 #2)[mm] | 260 | |
| 척 | 척크기(S1)[in] | 10 8 12 |
| 공구대 1(T1) | 공구대각수[ea] | 12 10 |
| 축이송 | X축이송량[mm] | 225 |
| Y축이송량[mm] | 120 | |
| Z축이송량[mm] | 1050 | |
| 급속이송속도(X)[m/min] | 25 | |
| 급속이송속도(Y)[m/min] | 15 | |
| 급속이송속도(Z)[m/min] | 30 | |
| 급속이송속도(C)[r/min] | 300 | |
| 분류 | NC브랜드 | 미츠비시 |
| NC장치 | M730UM |
선삭주축 1(S1)
| 주축명 | 선삭주축 1 최대회전수[r/min] | 4000 | 5000 | 2500 | 베어링 내경 (전면)[mm] | 인터페이스(S1) | A2-8장착가능한 척 | A2-6장착가능한 척 | A2-8장착가능한 척 | 선삭주축 1 관통경[mm] | 91 | 73 | 111 | 출력[kW] | 22！26！26 | 15！22！22 | 25！30 | 토르크[Nm] | 선삭주축 1 구동방식 |
공구대 #1(T1)
| 명칭 | 공구홀더 | 툴생크 | 25 | 보링바 | 공구위치수량 | 12/10 | 분할시간 | 속도 | 10000/10000 | 출력 | 토르크 |
공구대 #1(T2)
| 명칭 | 공구홀더 | 툴생크 | 25 | 보링바 | 공구위치수량 | 8/12 | 분할시간 | 속도 | 10000 | 출력 | 토르크 |
가이드웨이방식
| 축 | X | Y | Z |
| 가이드웨이방식 | 박스웨이 | 박스웨이 | 박스웨이 |
| 수량 | 2 | 2 | 2 |
사진 갤러리
인쇄 오류나 데이터 오류에 대한 책임을 지지 않습니다.실제 제품 모양은 다를 수 있습니다.
