本页介绍小型动柱龙门式五轴立式加工中心。三个线性进给轴全部分配给动柱龙门（XYZ）,两个旋转轴（AC）全部分配给床身。动柱龙门两侧有一个 Y 轴,动柱龙门沿床身移动。沿动柱龙门形成一个 X 轴,在 X 轴滑块上方形成一个 Z 轴。在 Z 轴滑块上布置了一个铣削主轴。在床身上布置了一个具有倾斜轴 A 和旋转轴 C 的旋转台。
1. 图解

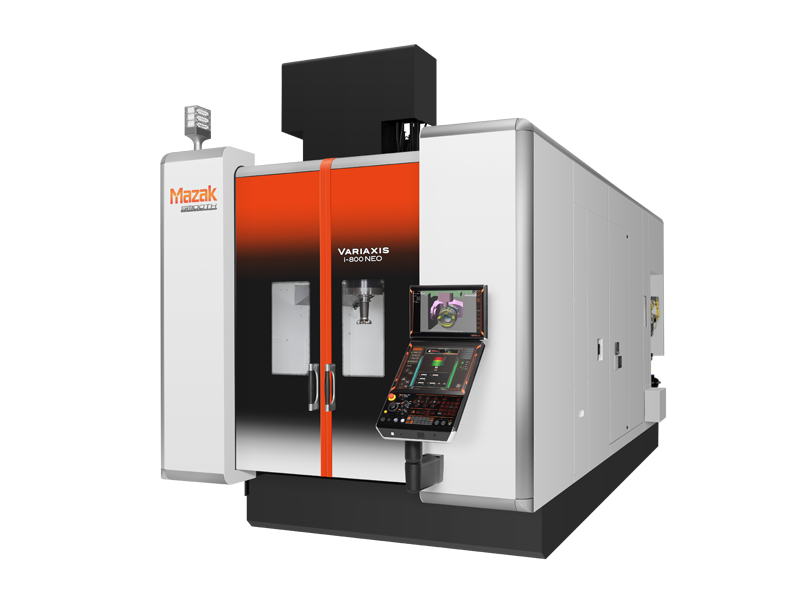

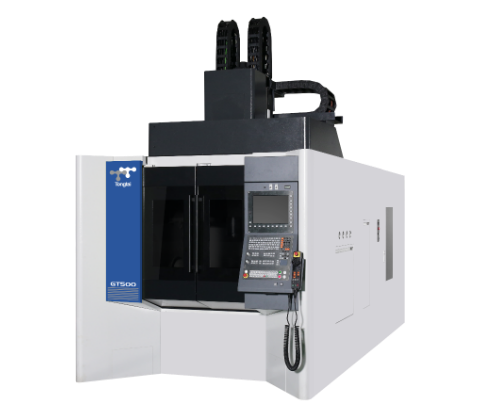

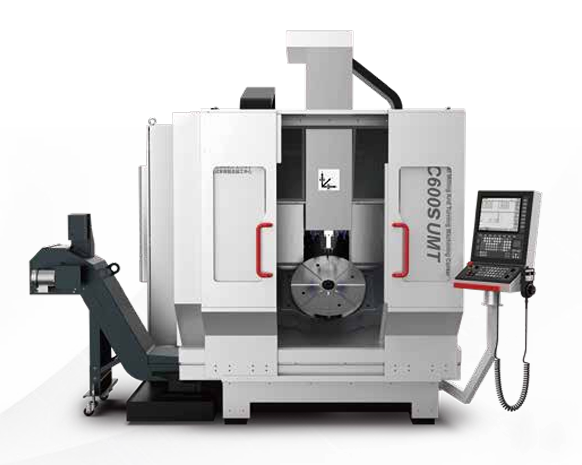

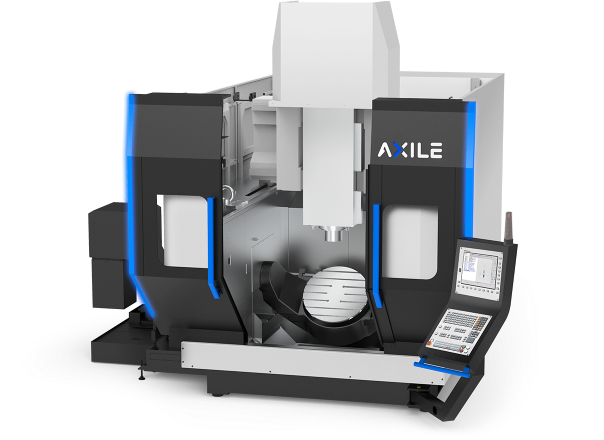

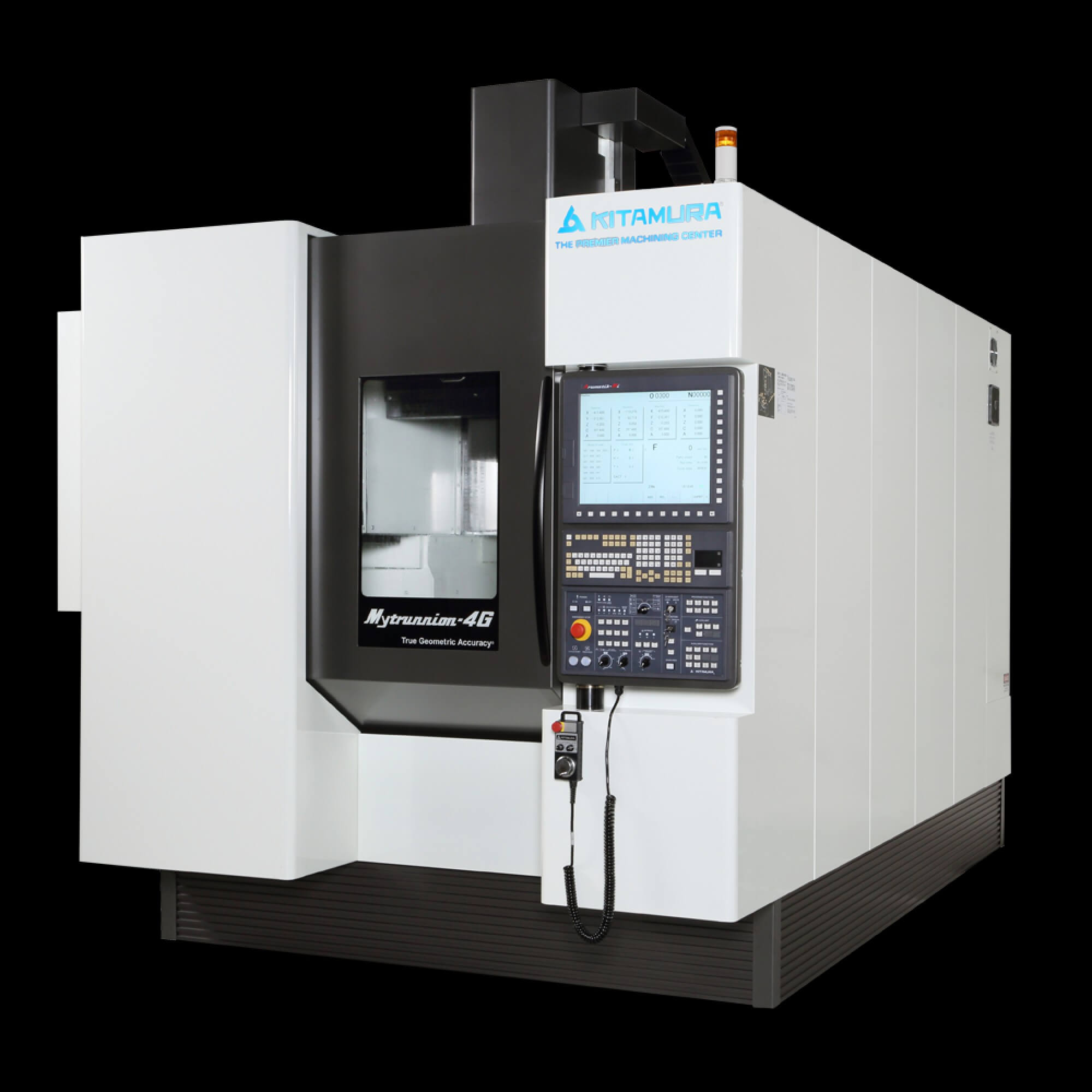

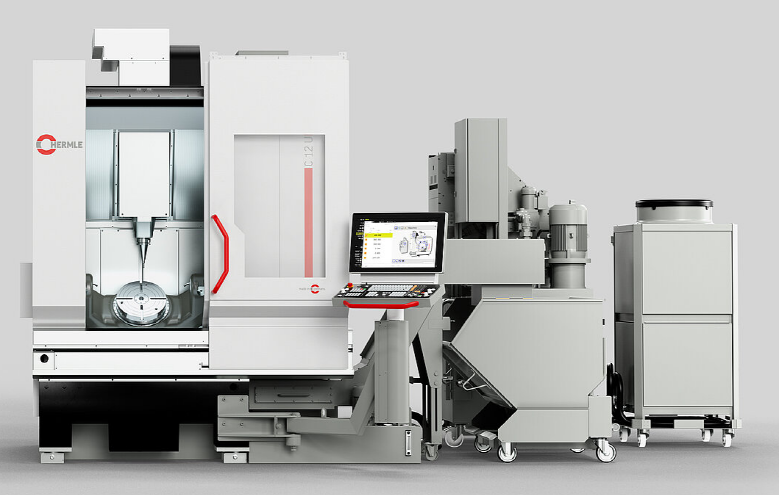

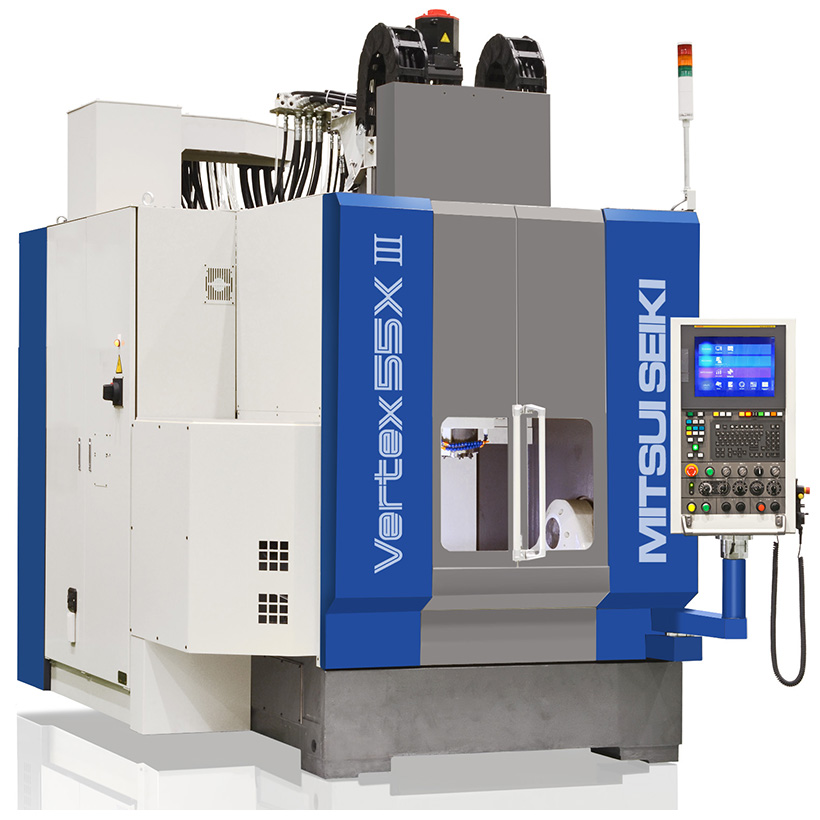

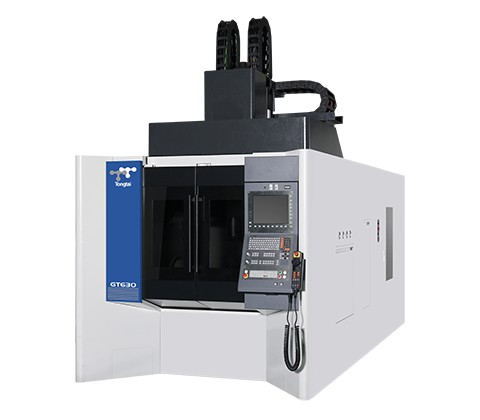

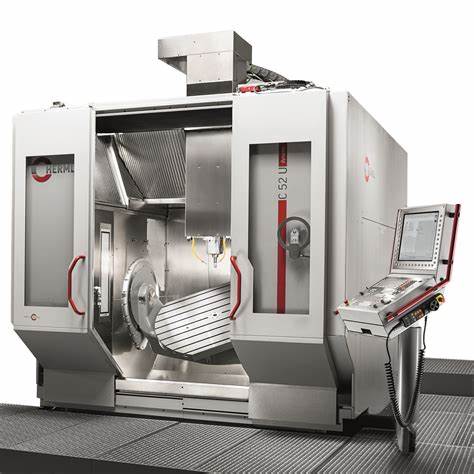

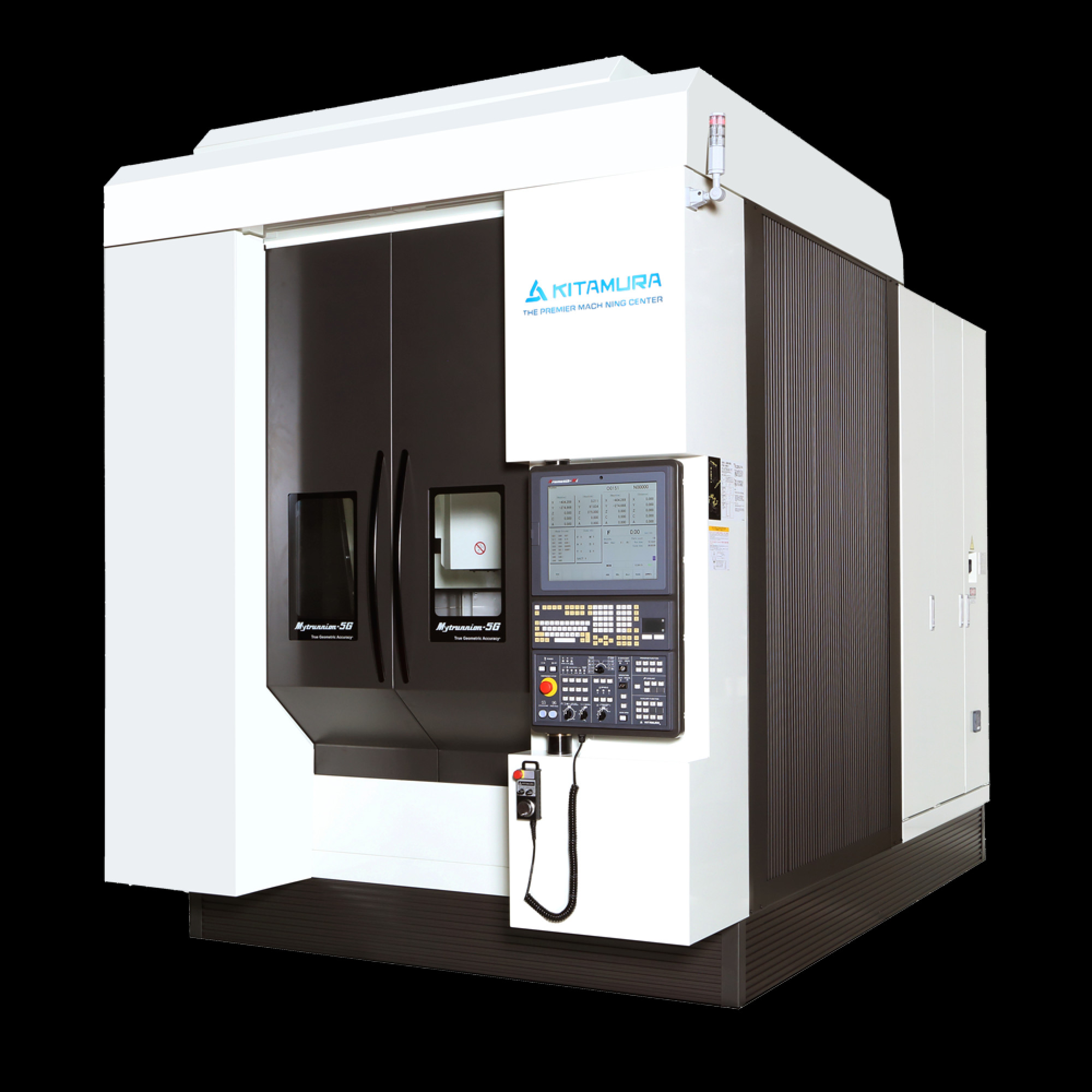

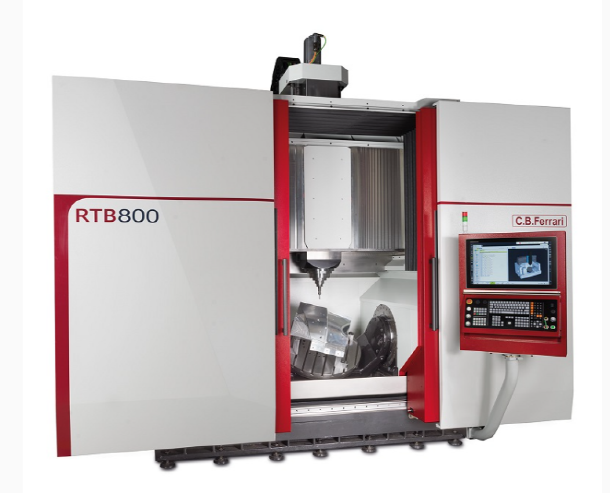

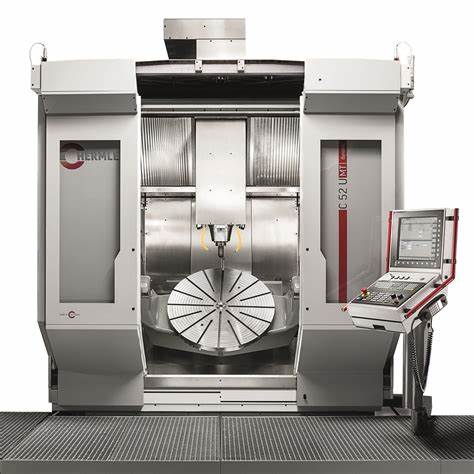

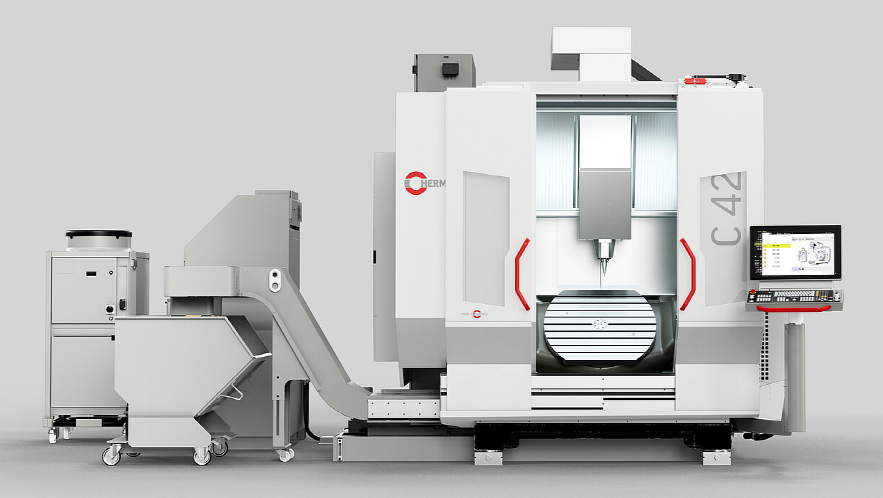

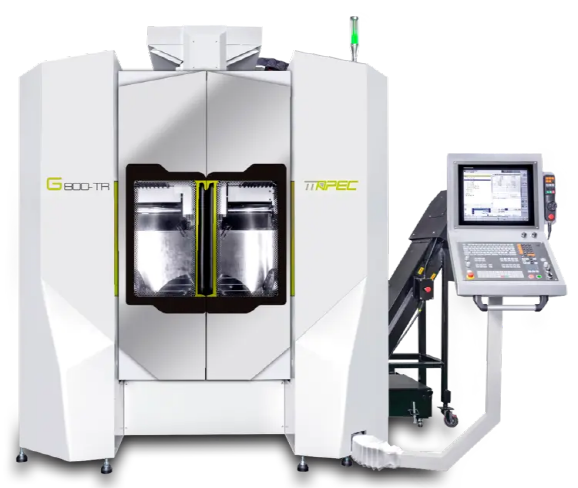

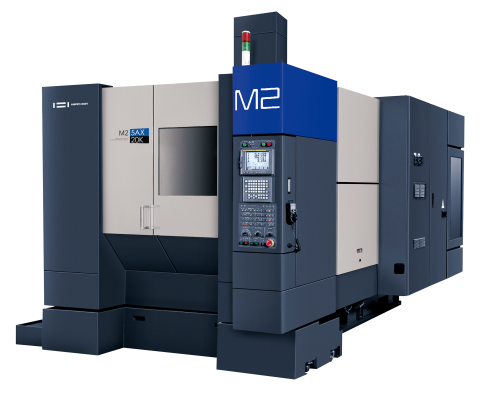

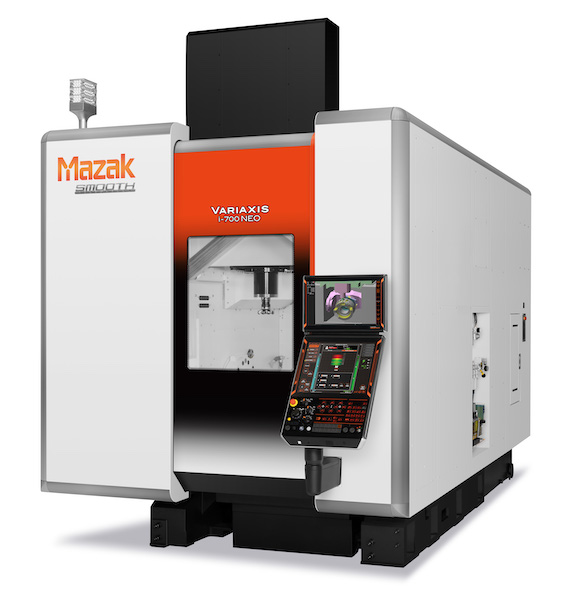

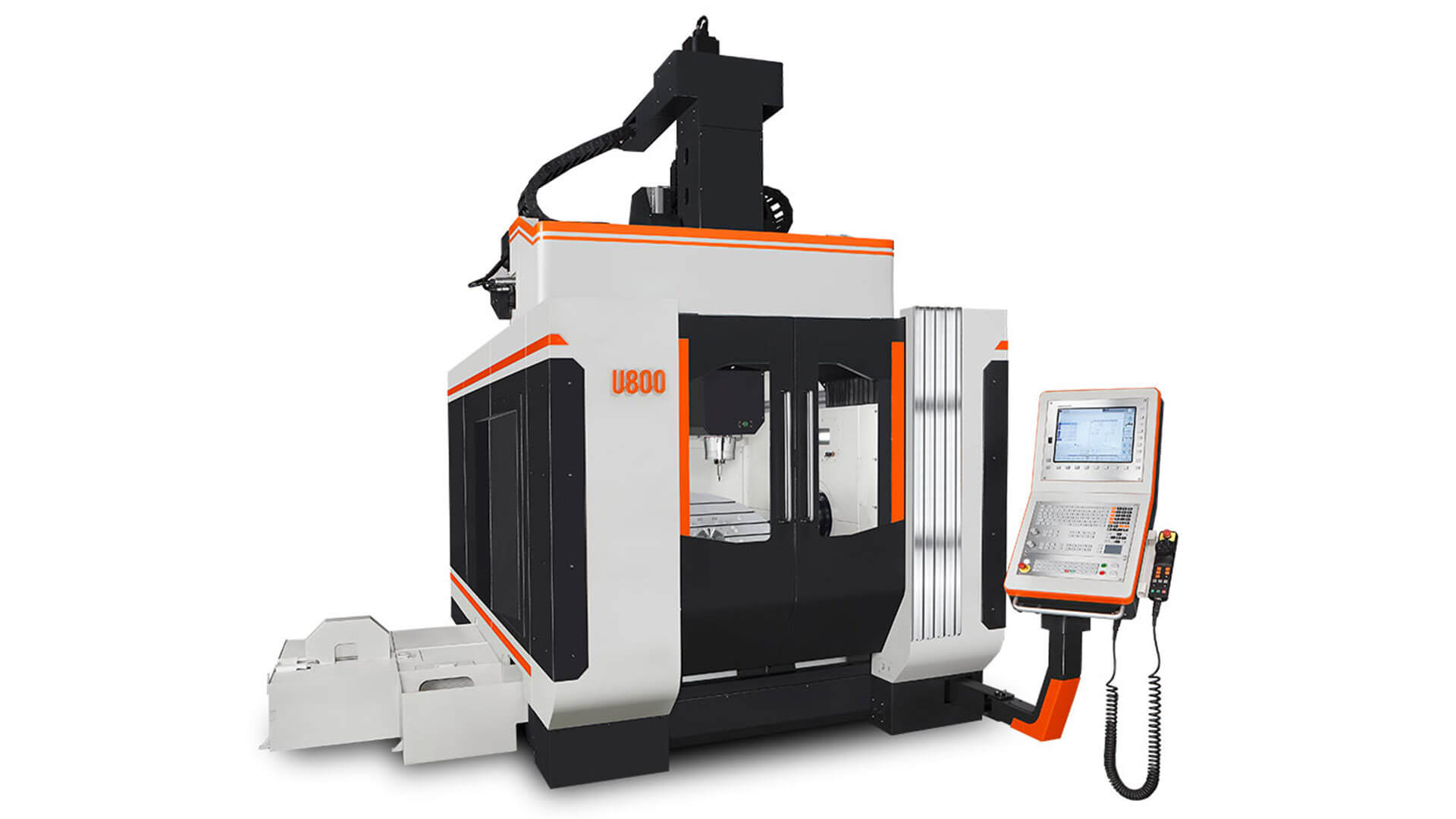

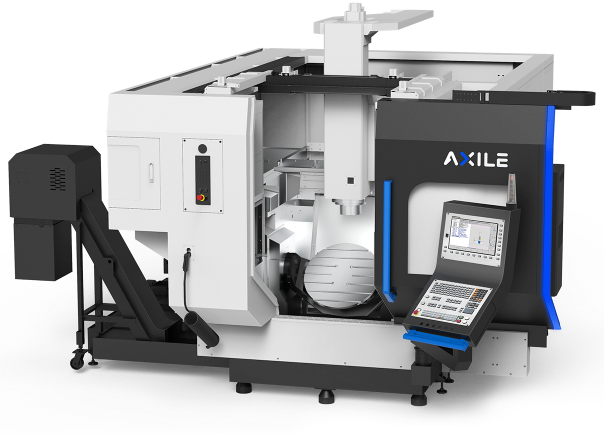

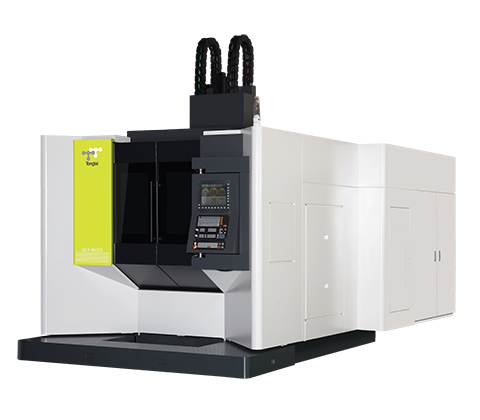

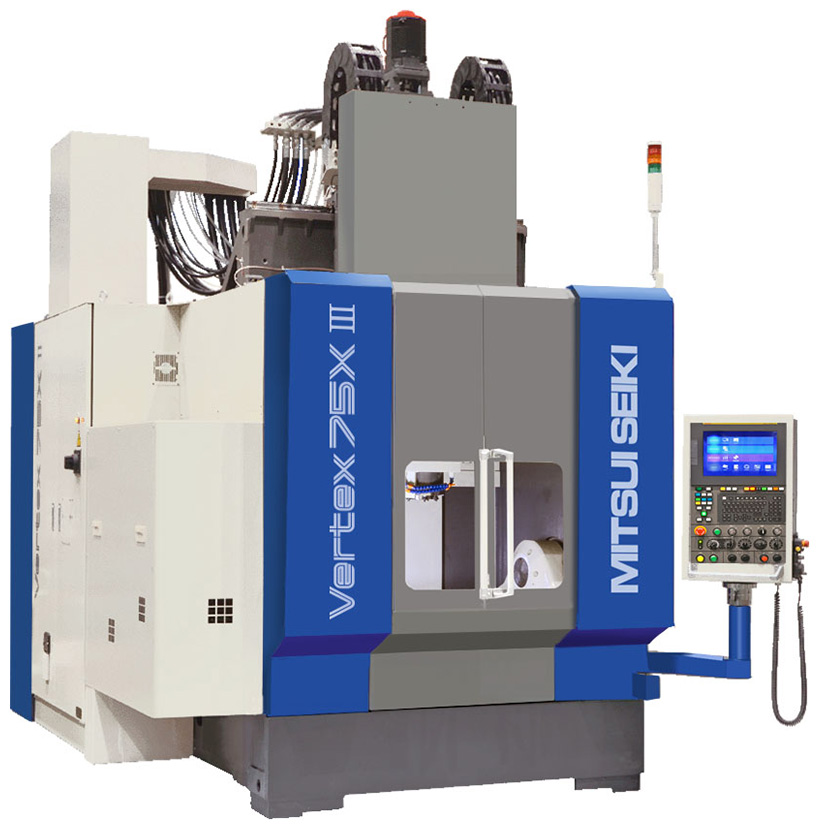

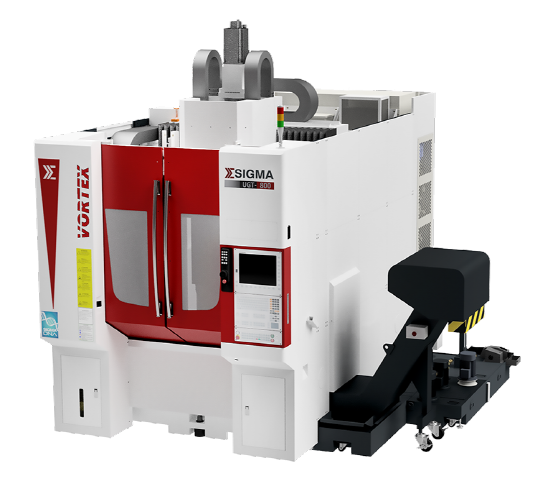

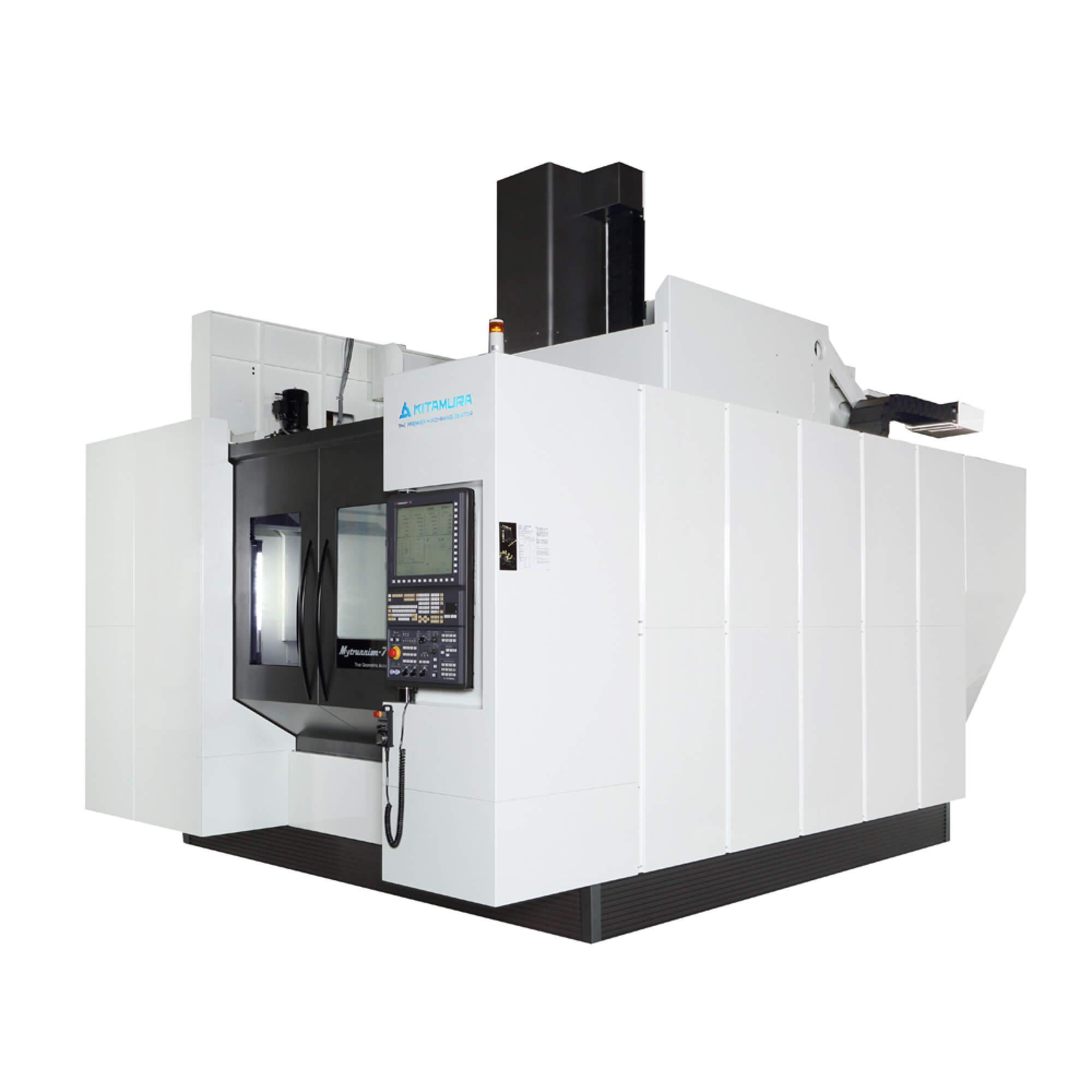

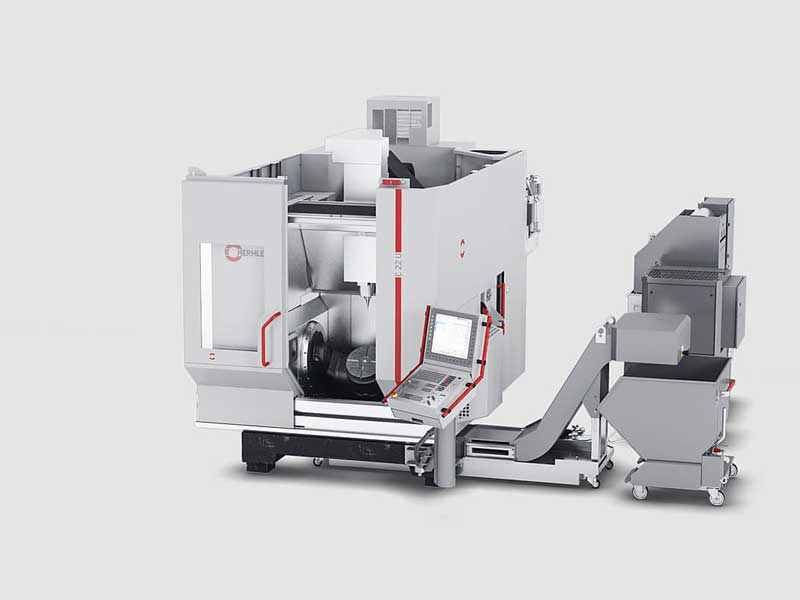

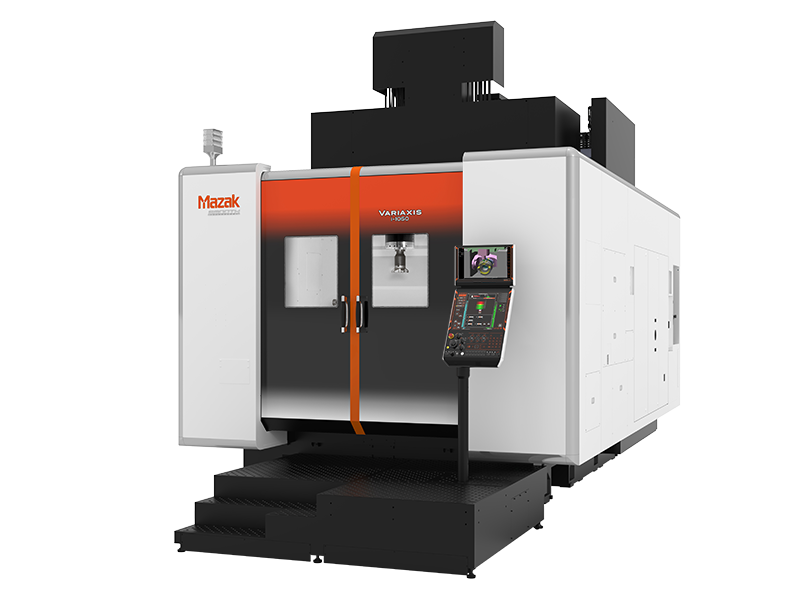

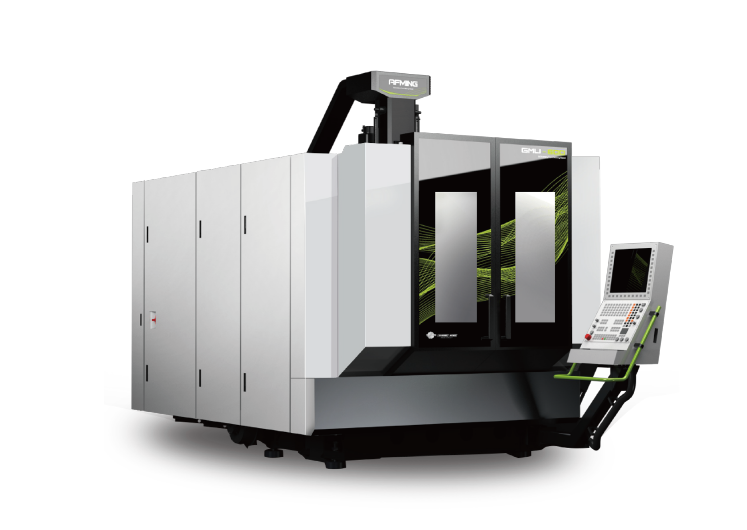

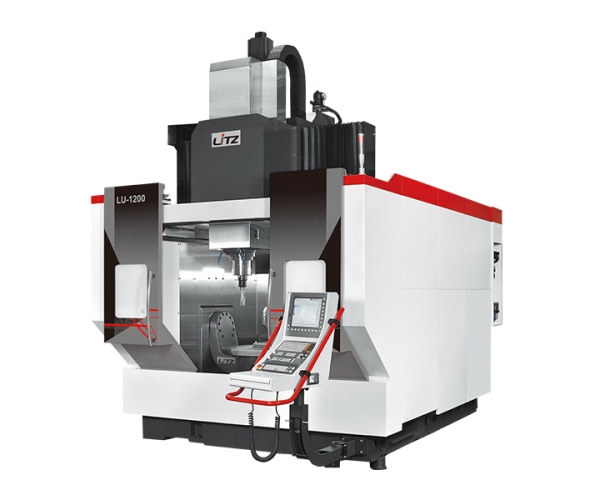

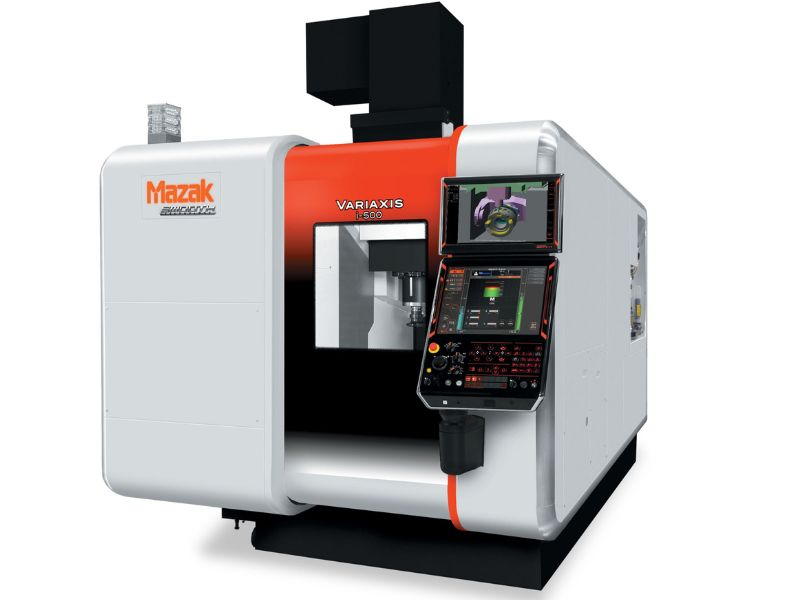

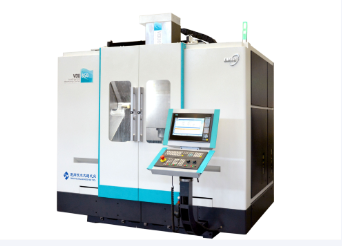

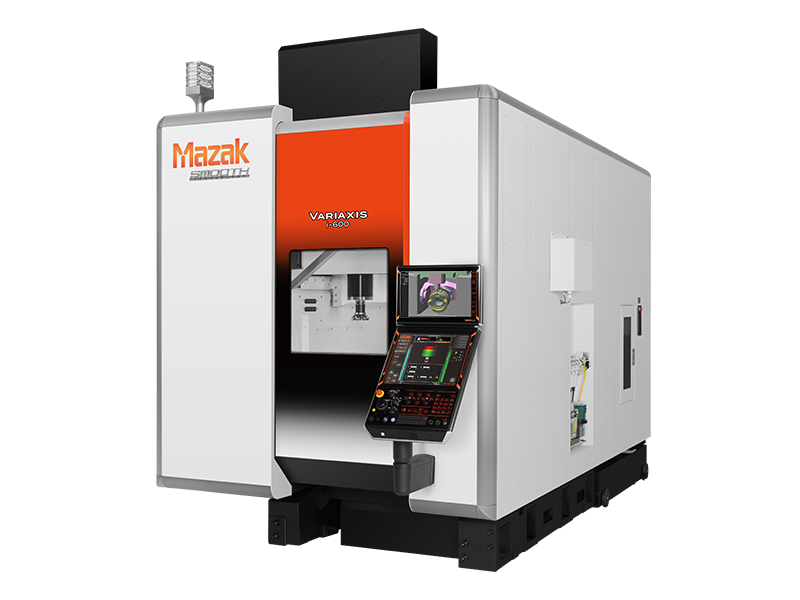

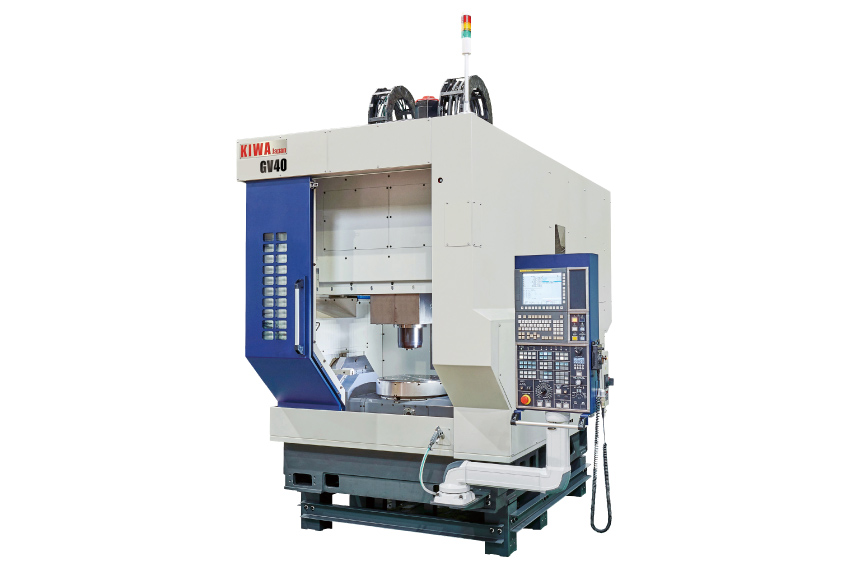

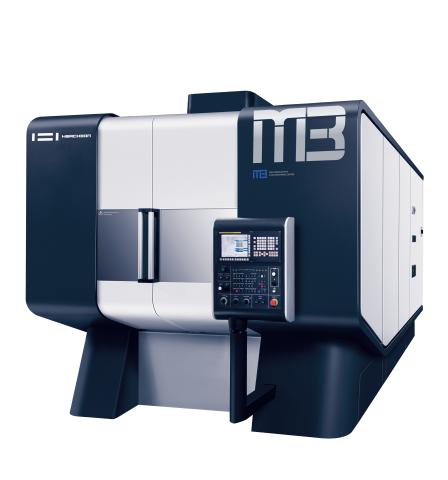

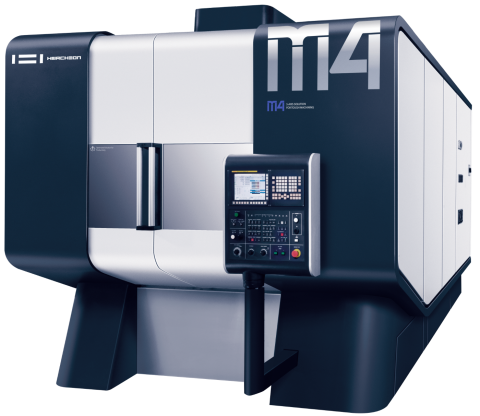

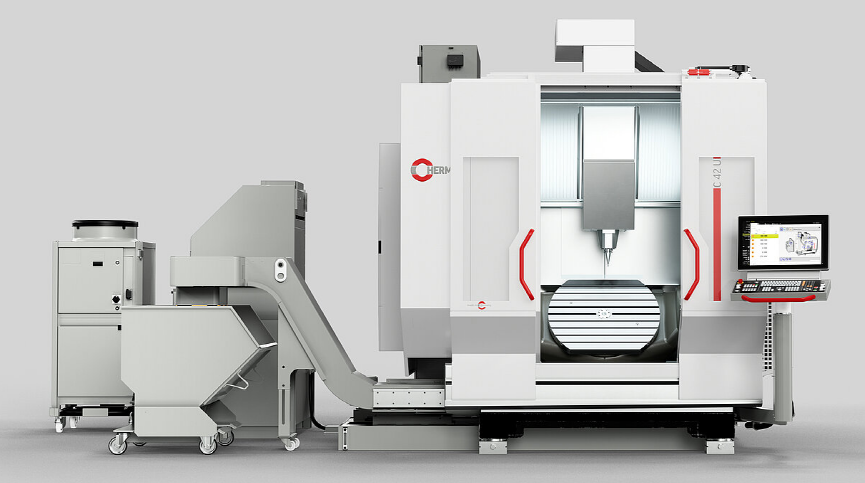

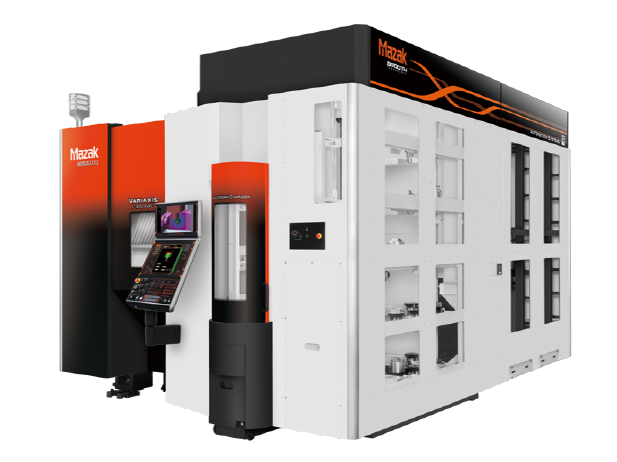

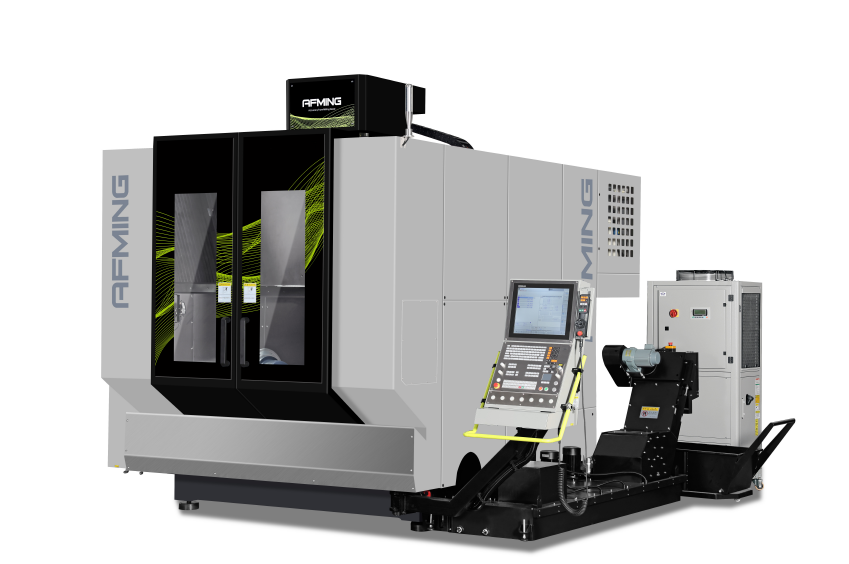

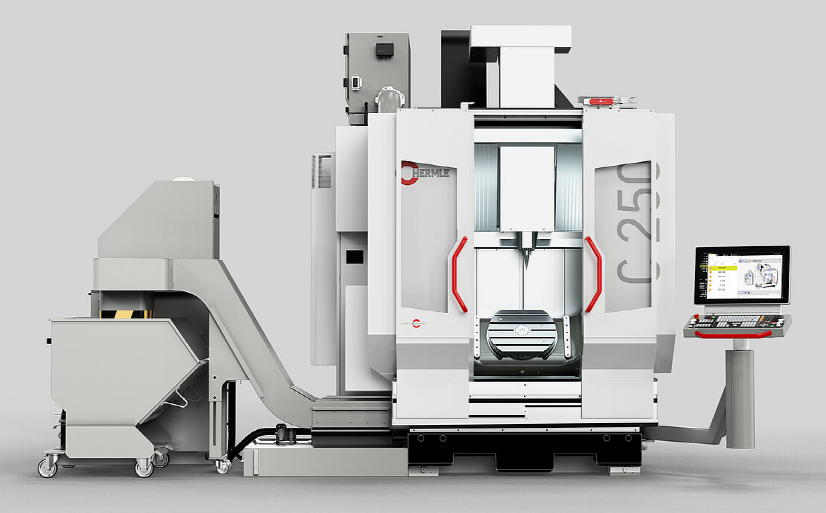

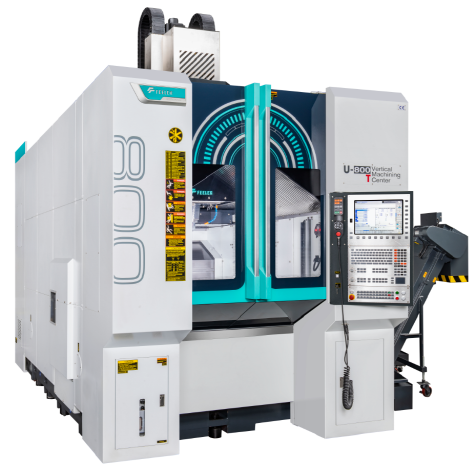

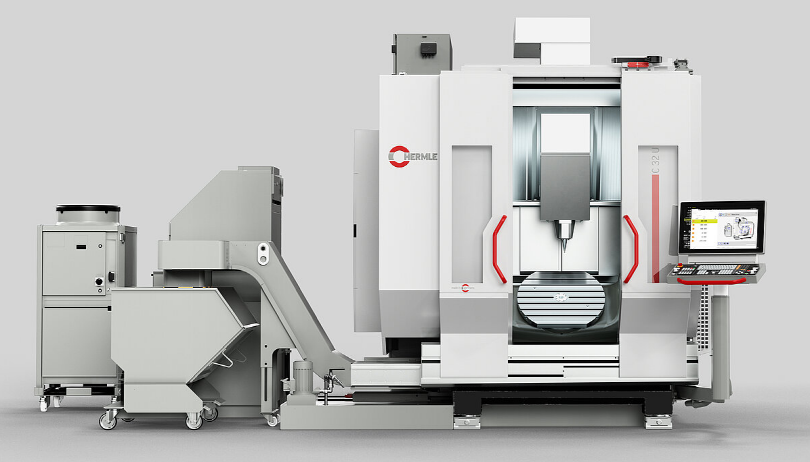

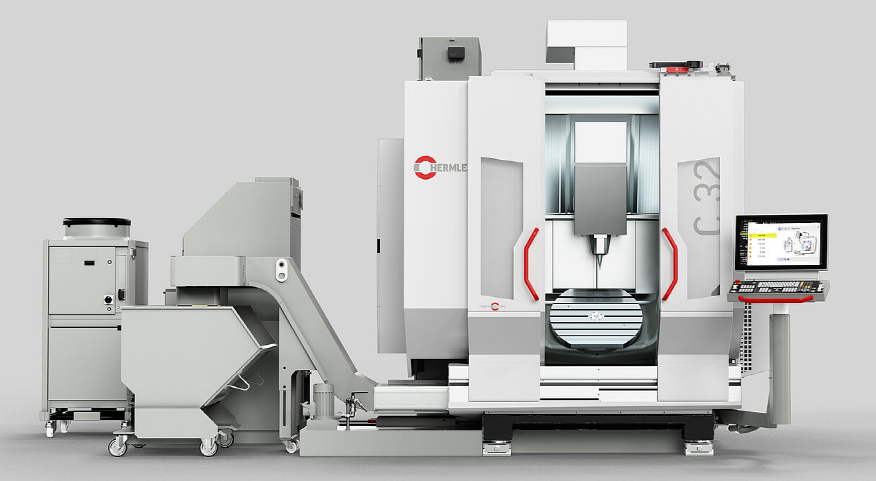

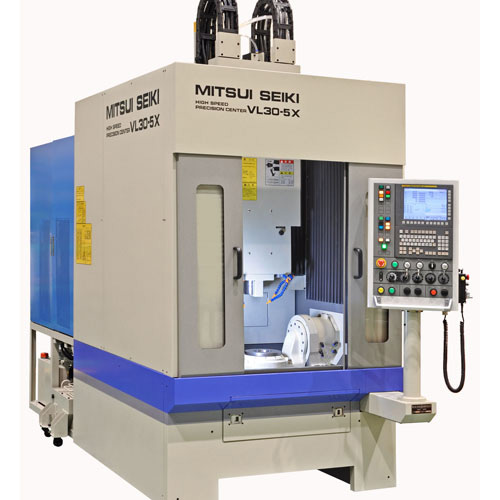

2. 案例
3. 型号
| X轴行程 | 200 220 240 260 280 300 330 360 400 430 460 500 550 600 650 700 750 800 850 900 950 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2200 2400 2600 2800 3000 3300 3600 4000 |
| Y轴行程 | 200 220 240 260 280 300 330 360 400 430 460 500 550 600 650 700 750 800 850 900 950 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2200 2400 2600 2800 3000 3300 3600 4000 |
| Z轴行程 | 200 220 240 260 280 300 330 360 400 430 460 500 550 600 650 700 750 800 850 900 950 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2200 2400 2600 2800 3000 3300 3600 4000 |
| 导轨X | 线轨 滚珠线轨 滚柱线轨 硬轨 |
| 导轨Y | 线轨 滚珠线轨 滚柱线轨 硬轨 |
| 导轨Z | 线轨 滚珠线轨 滚柱线轨 硬轨 |
| 驱动(X) | 滚珠丝杠 线性马达 |
| 驱动(Y) | 滚珠丝杠 线性马达 |
| 驱动(Z) | 滚珠丝杠 线性马达 |
| 铣削主轴锥度 | 7:24锥度30 7:24锥度40 7:24锥度50 HSK-A63 HSK-A100 |
