本页介绍床身-刨床型四轴卧式镗铣加工中心。该机床有四个线性运动轴（XYZW）和一个旋转运动轴（B）,分别分配给一个铣削主轴（YZW）和一个工作台（XB）。X 轴在操作员前后方向的床面上形成。在 X 轴滑鞍上形成 B 轴,在 B 轴上放置工作台。工作台的形状通常为正方形,但也有长方形的情况。Z 轴在操作员左右方向的床面上形成,立柱沿 Z 轴移动。在立柱上形成垂直方向的 Y 轴,铣削主轴沿 Y 轴移动。

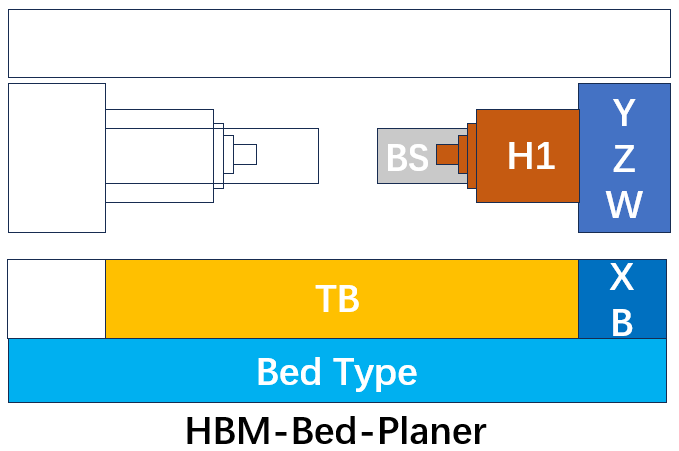

1. 图解

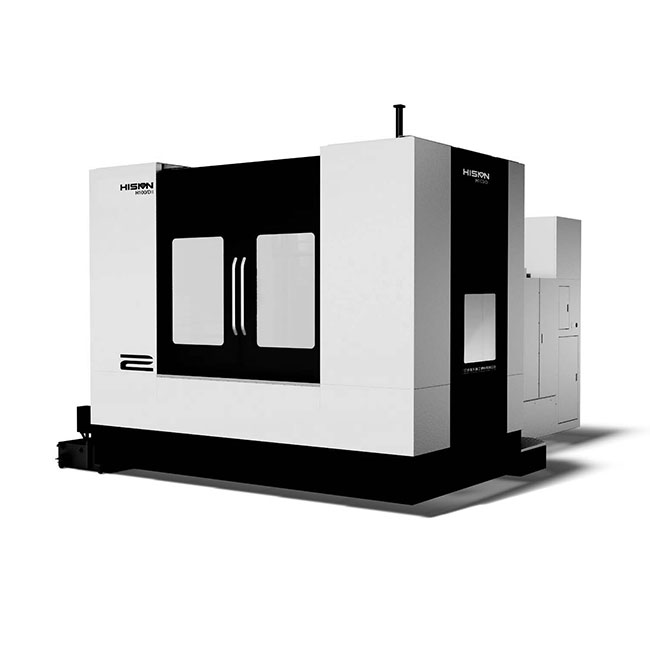

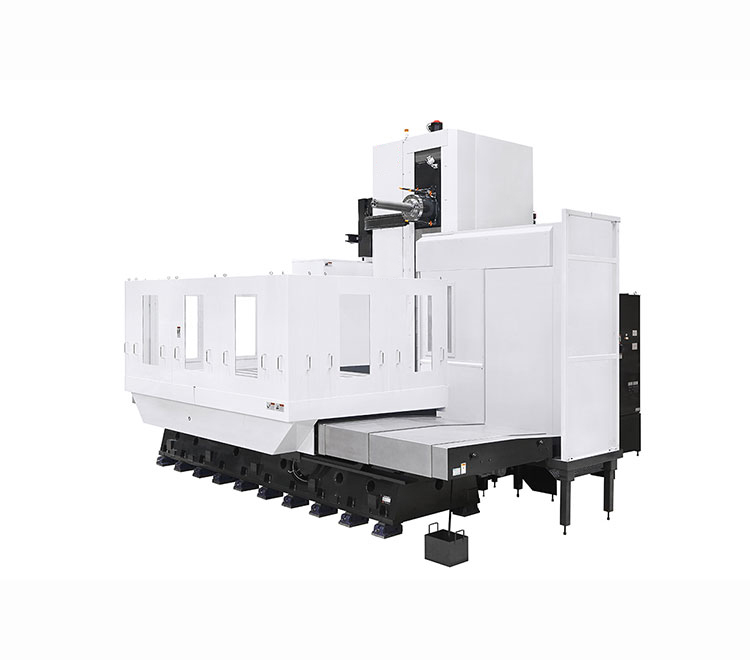

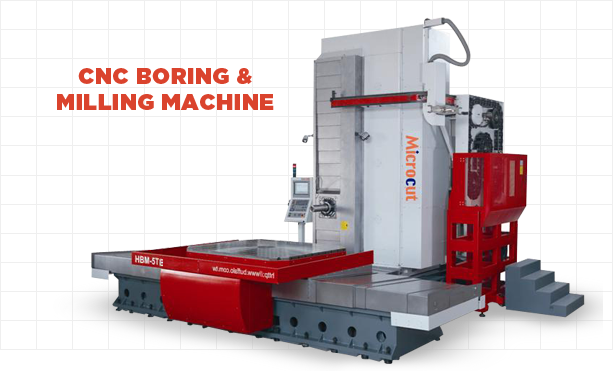

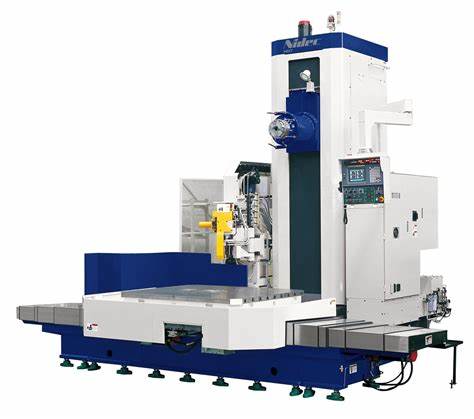

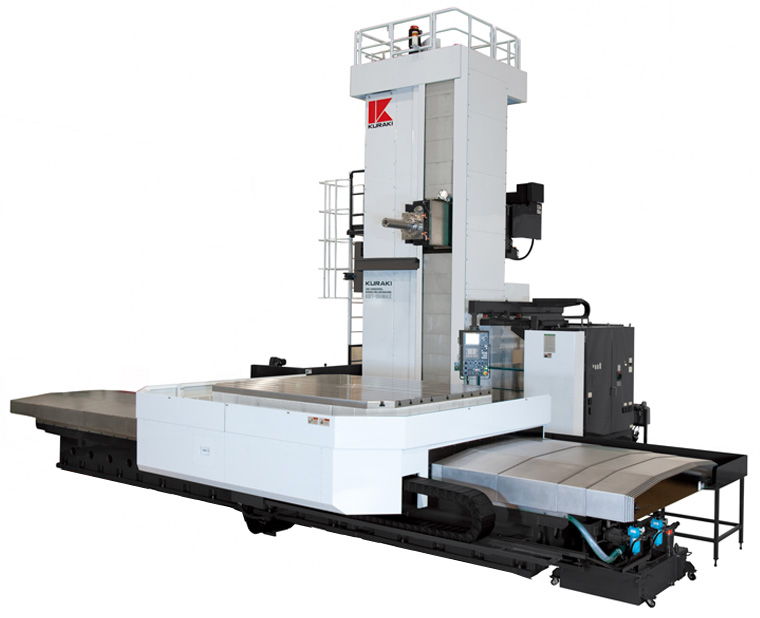

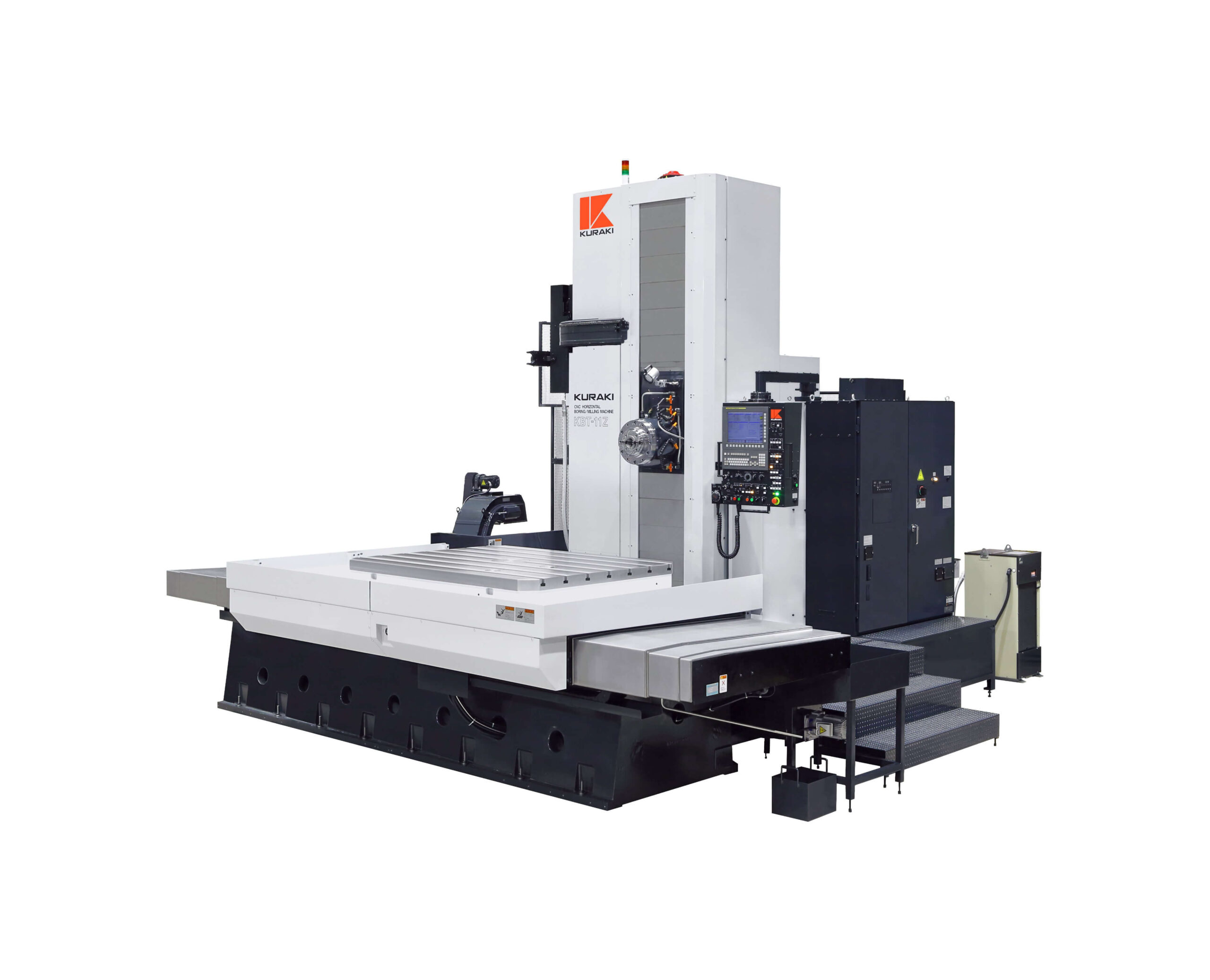

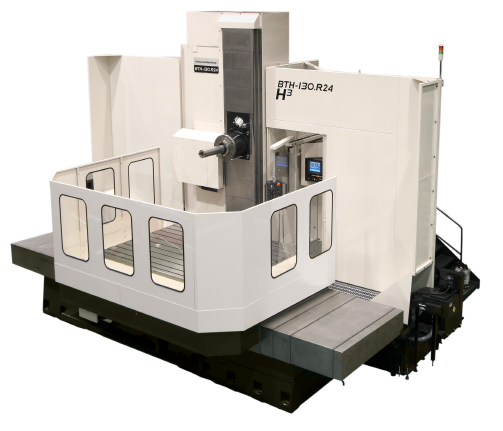

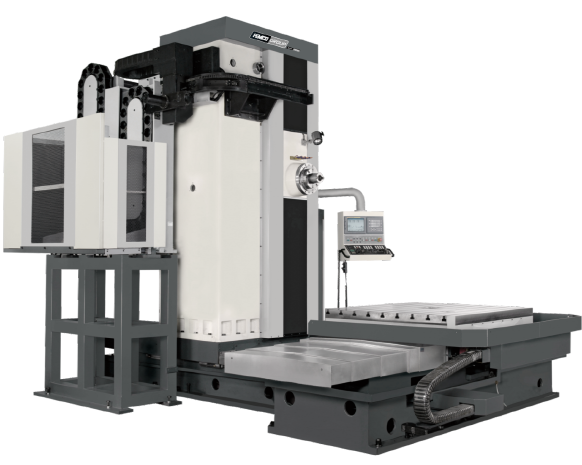

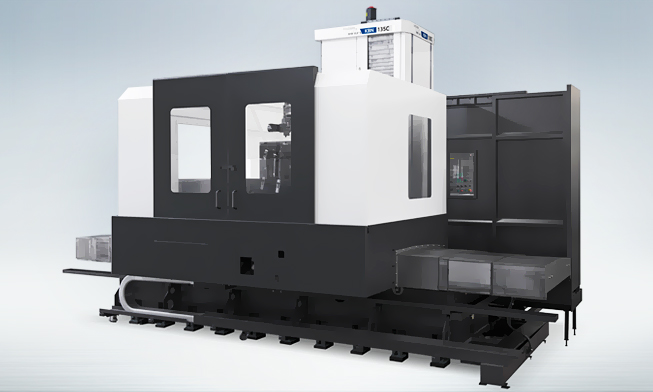

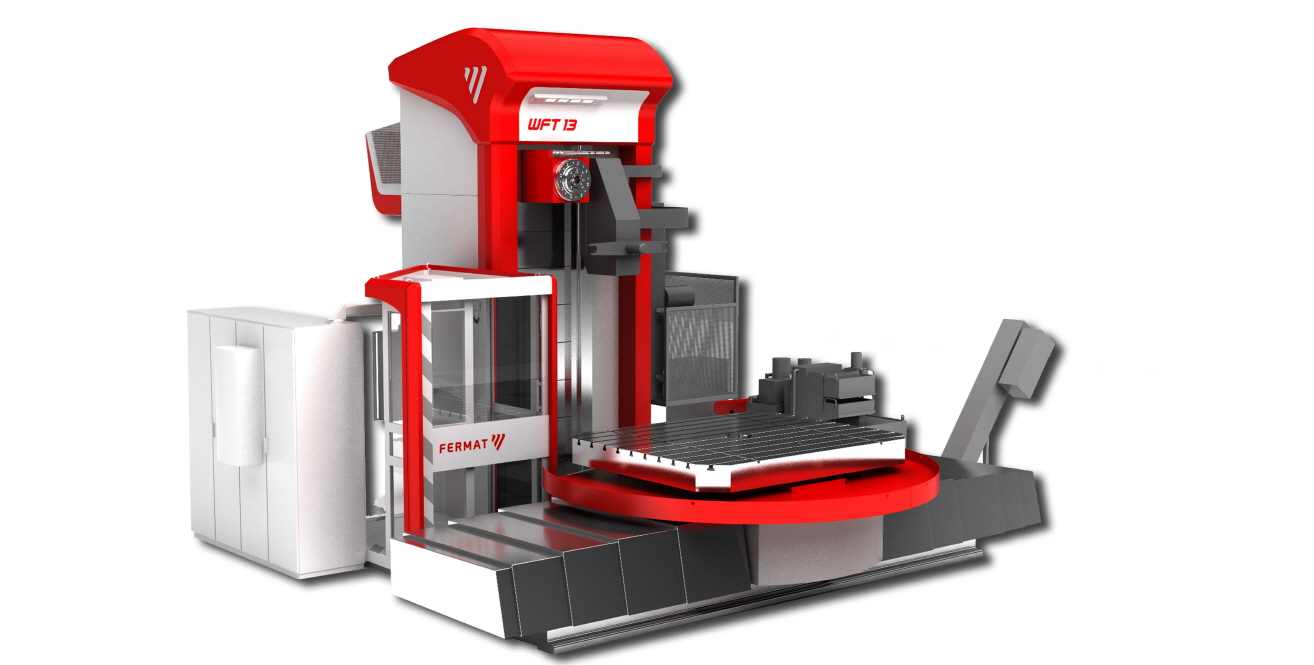

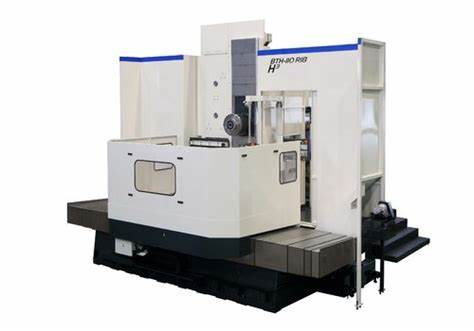

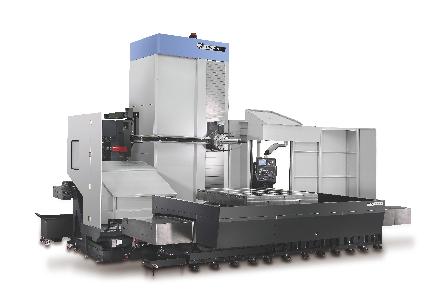

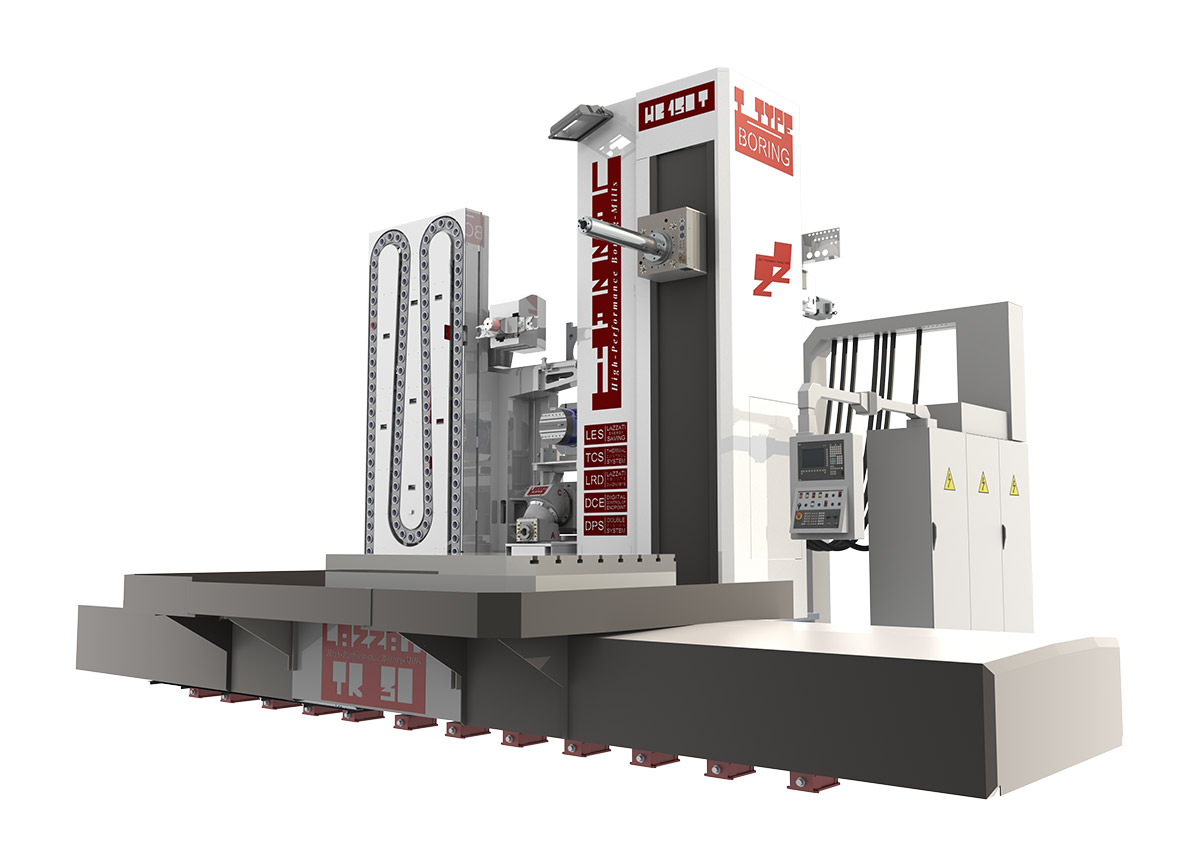

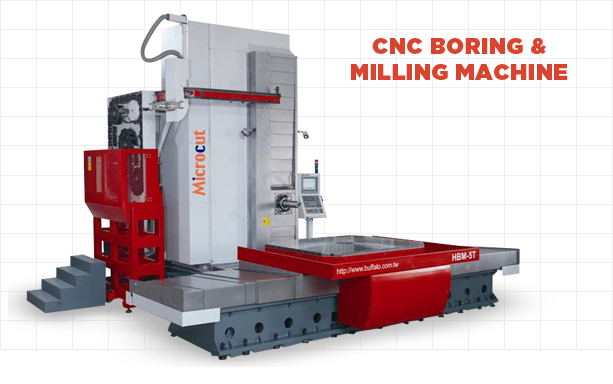

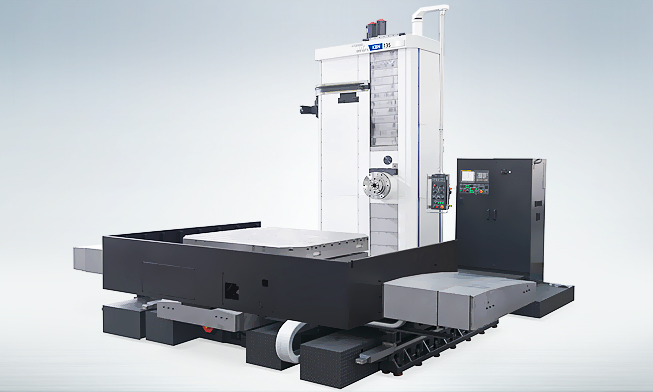

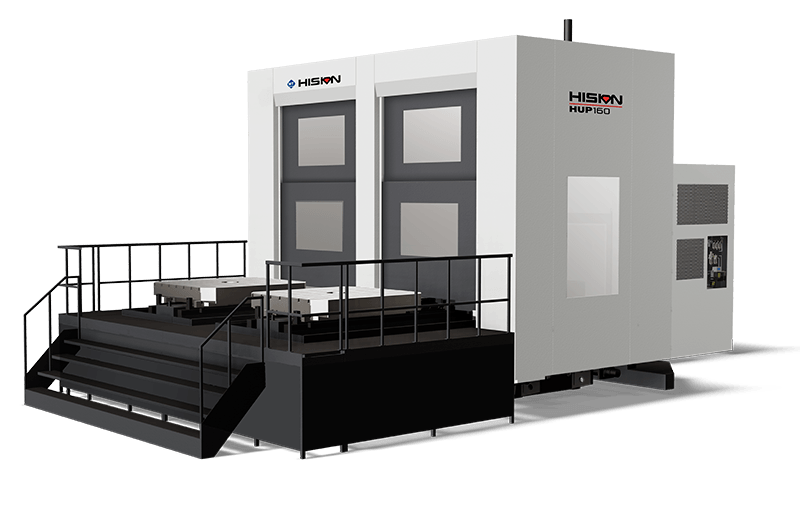

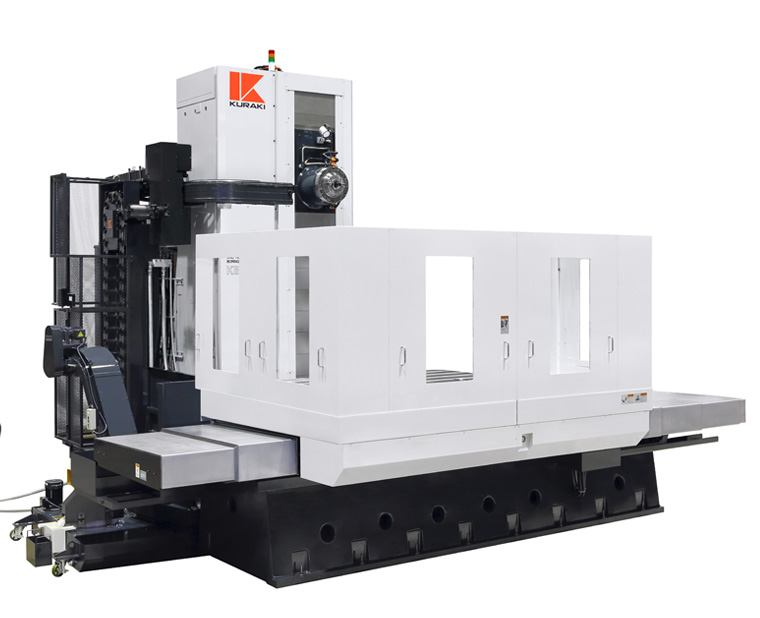

2. 案例
3. 型号
| X轴行程 | 200 220 240 260 280 300 330 360 400 430 460 500 550 600 650 700 750 800 850 900 950 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2200 2400 2600 2800 3000 3300 3600 4000 |
| Y轴行程 | 200 220 240 260 280 300 330 360 400 430 460 500 550 600 650 700 750 800 850 900 950 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2200 2400 2600 2800 3000 3300 3600 4000 |
| Z轴行程 | 200 220 240 260 280 300 330 360 400 430 460 500 550 600 650 700 750 800 850 900 950 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2200 2400 2600 2800 3000 3300 3600 4000 |
| 导轨X | 线轨 滚珠线轨 滚柱线轨 硬轨 |
| 导轨Y | 线轨 滚珠线轨 滚柱线轨 硬轨 |
| 导轨Z | 线轨 滚珠线轨 滚柱线轨 硬轨 |
| 驱动(X) | 滚珠丝杠 线性马达 |
| 驱动(Y) | 滚珠丝杠 线性马达 |
| 驱动(Z) | 滚珠丝杠 线性马达 |
| 铣削主轴锥度 | 7:24锥度30 7:24锥度40 7:24锥度50 HSK-A63 HSK-A100 |
