本页介绍配备自动托盘交换装置(APC)的刨台型四轴卧式加工中心。
该机器有三个直线轴（XYZ）和一个旋转轴（B）,它们被分配给铣削主轴（XY）和工作台（XB）。
X轴在操作员的前后方向上形成在床上。
在X轴滑块上形成B轴,在B轴上放置工作台。工作台的形状通常是方形的,但也有矩形的情况。
Z轴在操作员的左右方向上形成在床上,立柱沿着Z轴移动。
立柱中形成垂直方向的Y轴,铣削主轴沿Y轴移动。
1. 图解

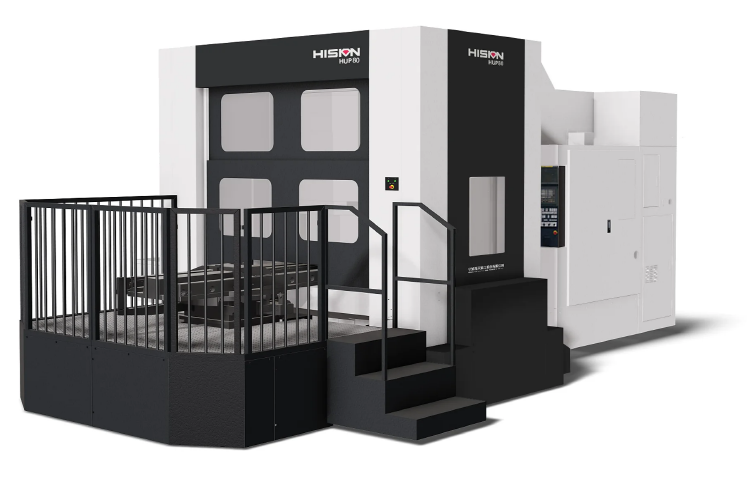

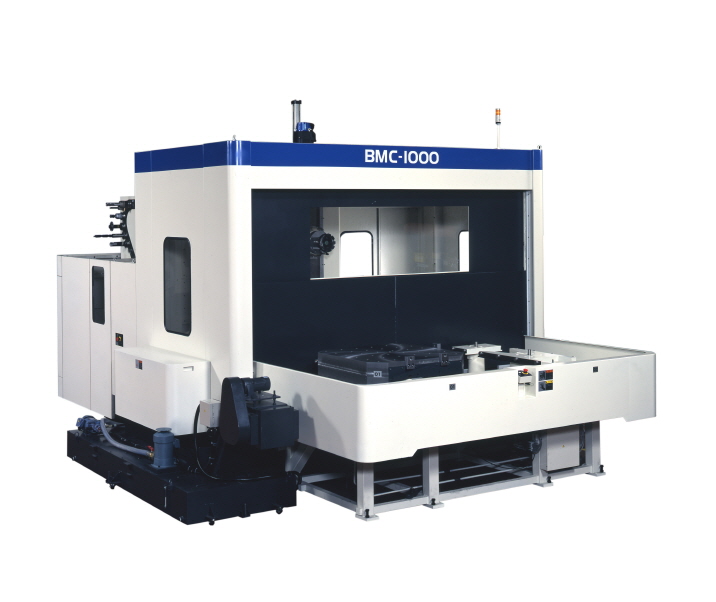

2. 案例
3. 型号
| X轴行程 | 200 220 240 260 280 300 330 360 400 430 460 500 550 600 650 700 750 800 850 900 950 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2200 2400 2600 2800 3000 3300 3600 4000 |
| Y轴行程 | 200 220 240 260 280 300 330 360 400 430 460 500 550 600 650 700 750 800 850 900 950 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2200 2400 2600 2800 3000 3300 3600 4000 |
| Z轴行程 | 200 220 240 260 280 300 330 360 400 430 460 500 550 600 650 700 750 800 850 900 950 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2200 2400 2600 2800 3000 3300 3600 4000 |
| 导轨X | 线轨 滚珠线轨 滚柱线轨 硬轨 |
| 导轨Y | 线轨 滚珠线轨 滚柱线轨 硬轨 |
| 导轨Z | 线轨 滚珠线轨 滚柱线轨 硬轨 |
| 驱动(X) | 滚珠丝杠 线性马达 |
| 驱动(Y) | 滚珠丝杠 线性马达 |
| 驱动(Z) | 滚珠丝杠 线性马达 |
| 铣削主轴锥度 | 7:24锥度30 7:24锥度40 7:24锥度50 HSK-A63 HSK-A100 |
