本页介绍带自动托盘交换装置（APC）的正 T 型四轴卧式加工中心。这种机床有三个线性进给轴（XYZ）和一个旋转轴（B）。进给轴分别分配给铣削主轴（XY）和工作台（ZB）。床身上沿操作员前后方向形成X 轴。立柱沿 X 轴移动。立柱上沿上下方向形成 Y 轴,铣削主轴沿 Y 轴移动。床身上沿操作员的左右方向形成 Z 轴。在 Z 轴滑轨上方形成一个 B 轴,B 轴上放置一个工作台。工作台通常为正方形,也可以是长方形。

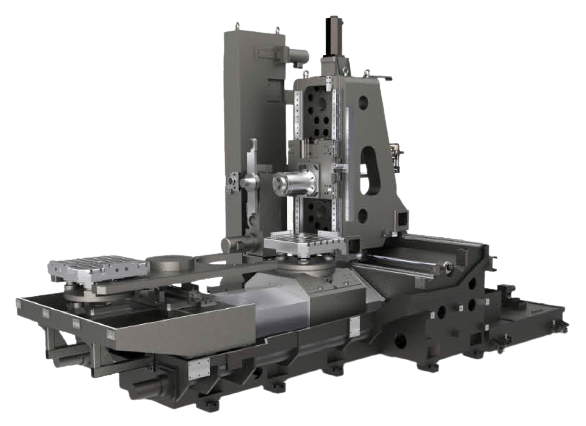

1. 图解

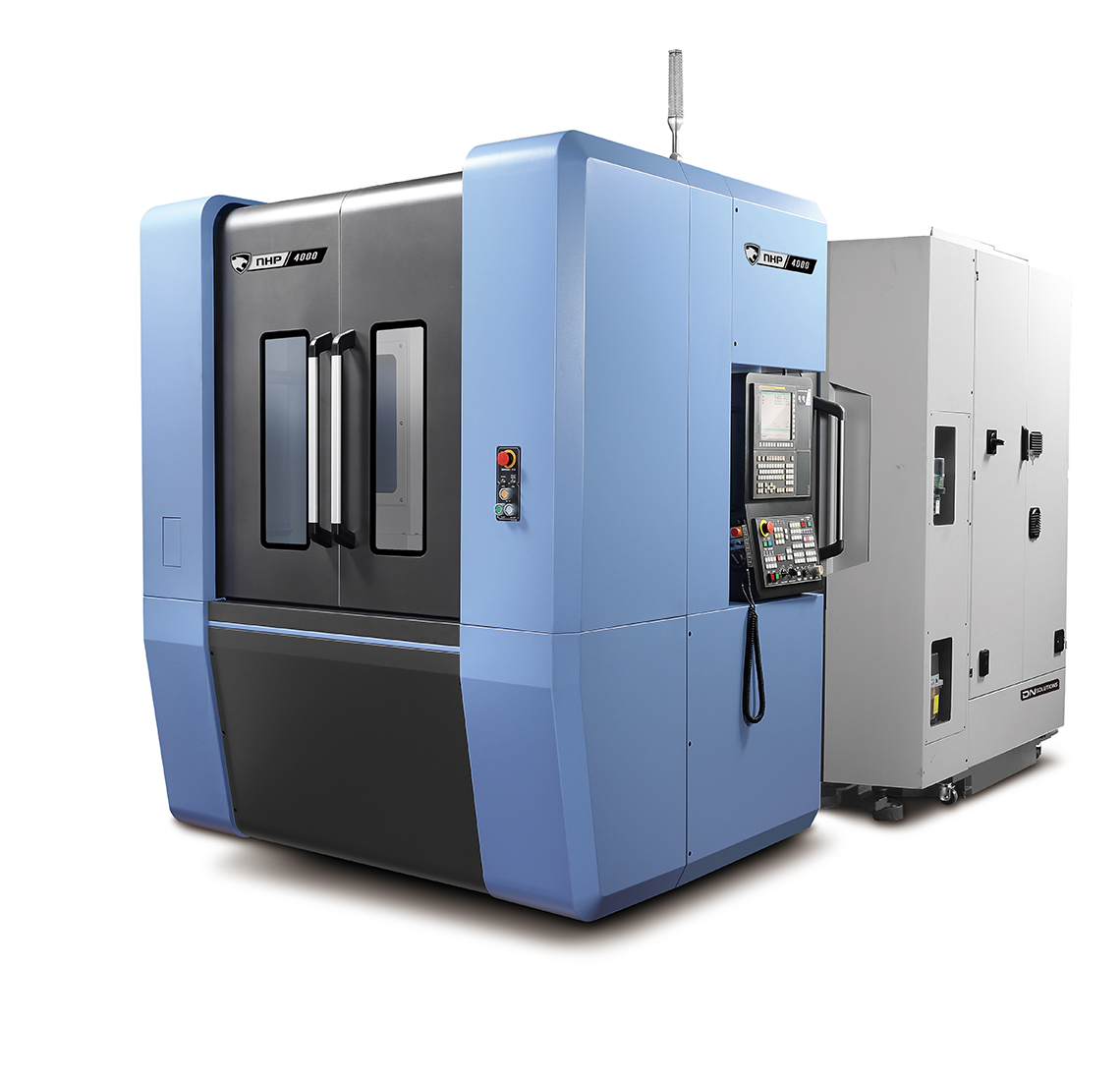

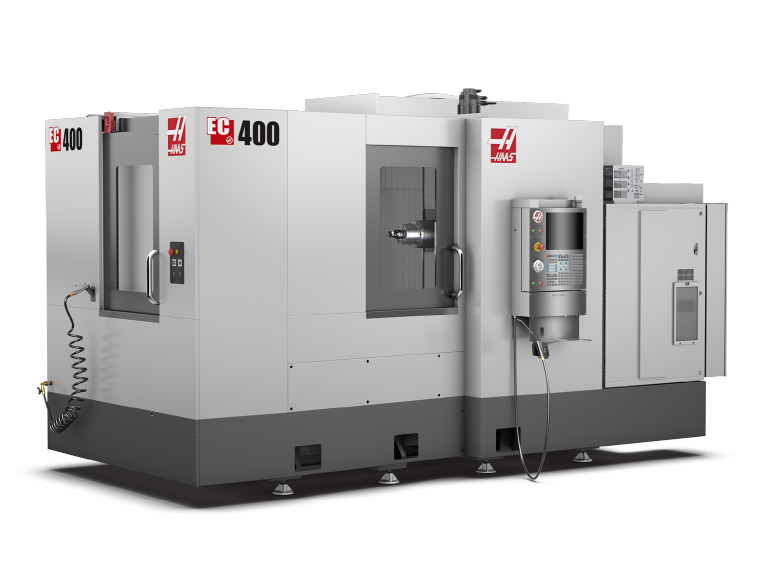

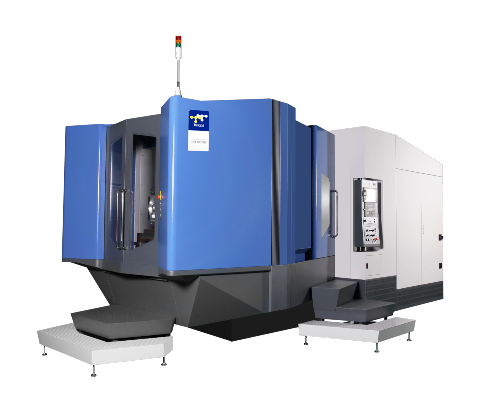

2. 案例
3. 型号
| X轴行程 | 200 220 240 260 280 300 330 360 400 430 460 500 550 600 650 700 750 800 850 900 950 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2200 2400 2600 2800 3000 3300 3600 4000 |
| Y轴行程 | 200 220 240 260 280 300 330 360 400 430 460 500 550 600 650 700 750 800 850 900 950 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2200 2400 2600 2800 3000 3300 3600 4000 |
| Z轴行程 | 200 220 240 260 280 300 330 360 400 430 460 500 550 600 650 700 750 800 850 900 950 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2200 2400 2600 2800 3000 3300 3600 4000 |
| 导轨X | 线轨 滚珠线轨 滚柱线轨 硬轨 |
| 导轨Y | 线轨 滚珠线轨 滚柱线轨 硬轨 |
| 导轨Z | 线轨 滚珠线轨 滚柱线轨 硬轨 |
| 驱动(X) | 滚珠丝杠 线性马达 |
| 驱动(Y) | 滚珠丝杠 线性马达 |
| 驱动(Z) | 滚珠丝杠 线性马达 |
| 铣削主轴锥度 | 7:24锥度30 7:24锥度40 7:24锥度50 HSK-A63 HSK-A100 |
