本页介绍车铣复合卧式车削中心,它由一个车削主轴、一个铣削主轴和一个对头车削主轴组成。
1. 图解

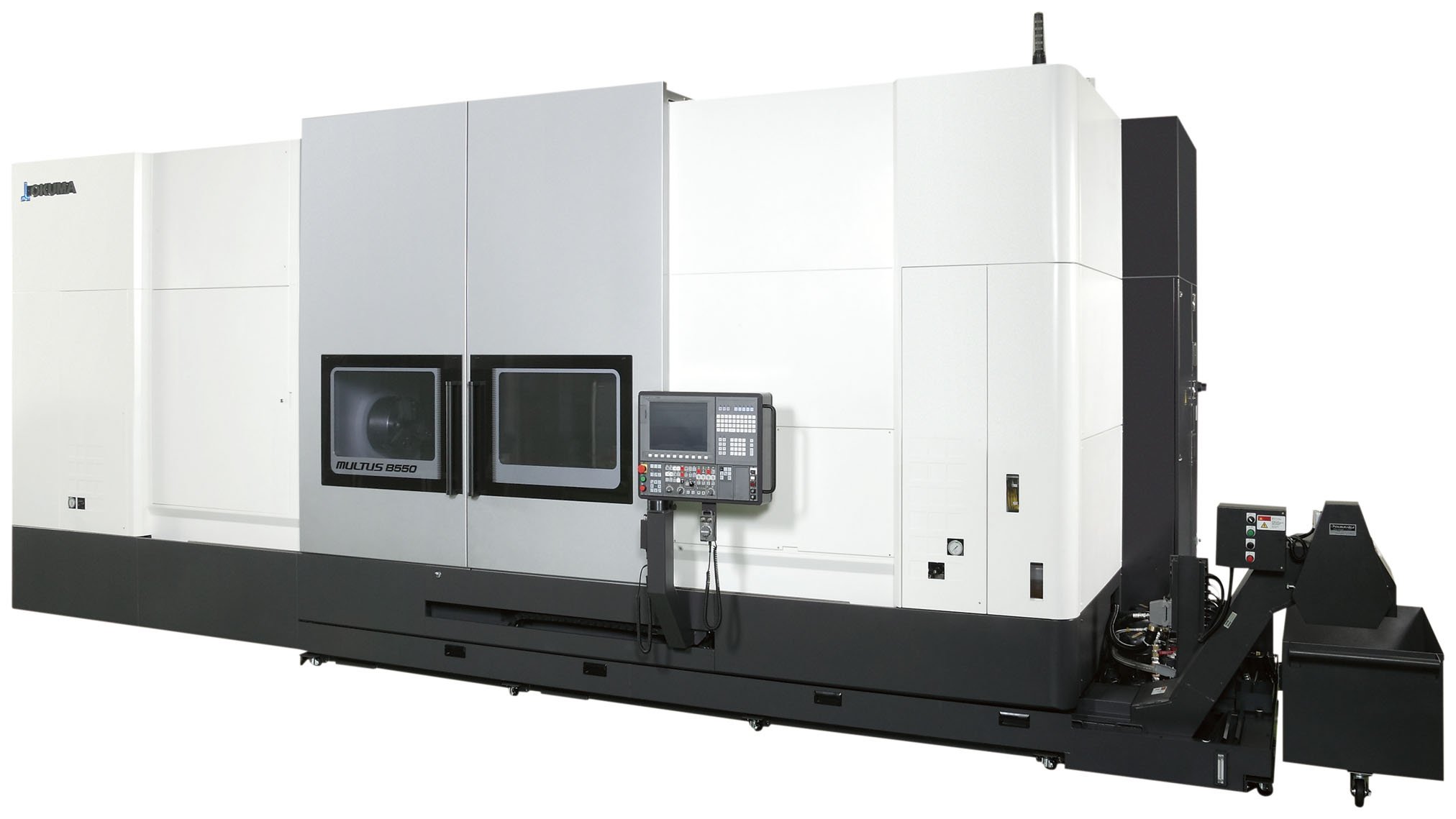

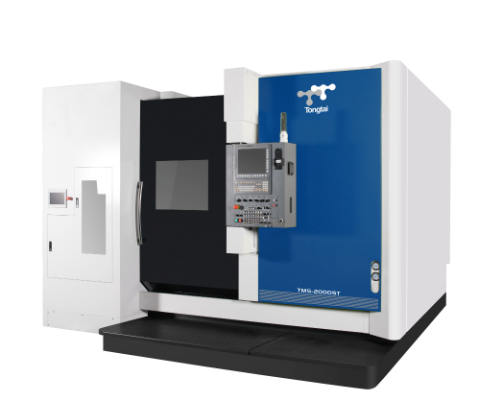

2. 案例
3. 型号
| 卡盘大小(S1) | 4 5 6 8 10 12 15 18 21 24 32 |
| 工件直径 | 200 220 240 260 280 300 330 360 400 430 460 500 550 600 650 700 750 800 850 900 950 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2200 2400 2600 2800 3000 3300 3600 4000 |
| 工件长度 | 200 220 240 260 280 300 330 360 400 430 460 500 550 600 650 700 750 800 850 900 950 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2200 2400 2600 2800 3000 3300 3600 4000 |
| X轴行程 | 200 220 240 260 280 300 330 360 400 430 460 500 550 600 650 700 750 800 850 900 950 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2200 2400 2600 2800 3000 3300 3600 4000 |
| Z轴行程 | 200 220 240 260 280 300 330 360 400 430 460 500 550 600 650 700 750 800 850 900 950 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2200 2400 2600 2800 3000 3300 3600 4000 |
| 导轨X | 线轨 滚珠线轨 滚柱线轨 硬轨 |
| 导轨Z | 线轨 滚珠线轨 滚柱线轨 硬轨 |
| 驱动(X) | 滚珠丝杠 线性马达 |
| 驱动(Z) | 滚珠丝杠 线性马达 |
| 刀塔#1刀位 | 4 6 8 10 12 16 20 24 36 |
