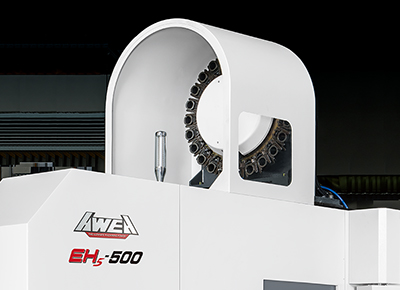

YAMA SEIKI EH5-500

공구 매거진은 CNC 머시닝 센터나 선반과 같은 공작기계에 여러 절삭공구를 보관하는 장치로, 가공 작업 중 자동 공구 교환이 가능하도록 합니다.

공구 매거진의 주요 특징

1. 공구 매거진 유형:

• 체인형 매거진: 공구 홀더가 연속 루프로 연결된 형태(대형 머시닝 센터에 일반적)
• 디스크형(회전식) 매거진: 회전하는 원형 매거진(소형 CNC 공작기계에 일반적)
• 드럼형 매거진: 공구가 방사형으로 배열된 원통형 저장 장치
• 매트릭스 매거진: 고용량 저장이 가능한 격자 기반 시스템(고급 시스템에 사용)

2. 수용 능력:

기계와 용도에 따라 10개에서 300개 이상의 공구를 수용할 수 있습니다.

3. 공구 교환 메커니즘:

• 자동 공구 교환 장치(ATC): 로봇 암이나 그리퍼를 사용해 매거진에서 스핀들로 공구 교환
• 수동 공구 교환: 현대 CNC 기계에서는 덜 일반적이지만 간단한 설정에서 사용

4. 적용 분야:

• CNC 밀링, 선반, 드릴링 및 멀티태스킹 머신
• 다양한 공구가 필요한 다품종 소량 생산
• 항공우주, 자동차 및 정밀 가공 산업

공구 매거진의 장점

• 다운타임 감소(자동 공구 교환은 몇 초 내 완료)
• 생산성 향상(작업 중단 없는 가공 가능)
• 복잡한 작업 지원(한 번의 설정으로 여러 공구 사용)
• 정밀도 향상(공구 교환 시 인적 오류 최소화)
