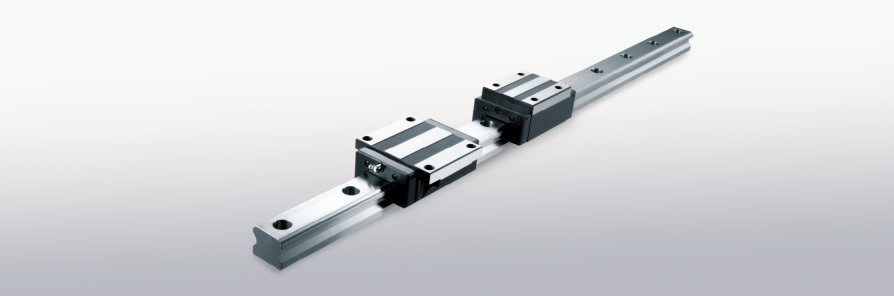

리니어 가이드(선형 모션 가이드 또는 리니어 레일이라고도 함)는 재순환 볼 또는 롤러 베어링을 사용하여 부드러운 직선 운동을 가능하게 하는 정밀 기계 구성 요소입니다. 고정밀도와 낮은 마찰이 필요한 CNC 기계, 자동화 시스템 및 정밀 장비에 널리 사용됩니다.

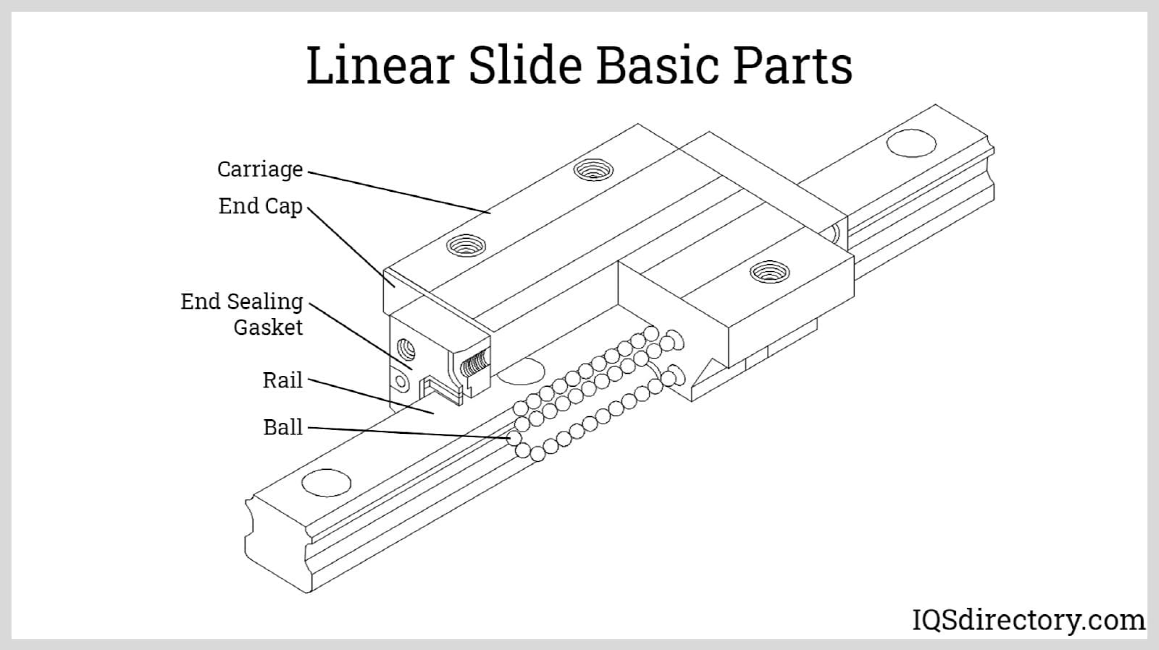

![[도해: 레일, 캐리지, 볼/롤러, 엔드 씰, 윤활 포트]](image/LMGIllustration.png)
| 유형 | 특징 | 정밀도 | 하중 용량 | 응용 분야 |
|---|---|---|---|---|
| 볼 가이드 | 점 접촉, 최저 마찰 | ±0.005mm | 중간 | 고속 CNC, 3D 프린터 |
| 롤러 가이드 | 선 접촉, 높은 강성 | ±0.003mm | 높음 | 중절삭 가공 센터 |
| 프로파일 레일 가이드 | 4점 접촉, 프리로드 | ±0.001mm | 매우 높음 | 정밀 연삭기, CMM |
| 크로스 롤러 가이드 | 90° 롤러 배열 | ±0.0005mm | 매우 높음 | 반도체 장비 |
참고: 많은 공작 기계 제조업체는 이러한 기술을 기반으로 한 독점 가이드웨이 시스템을 사용합니다.
| 유지보수 작업 | 빈도 | 절차 |
|---|---|---|
| 윤활 | 100-500km 이동마다 | 권장 그리스 사용(예: Kluber Isoflex NBU 15) |
| 씰 점검 | 월 1회 | 균열 또는 변형 확인 |
| 레일 청소 | 더러운 환경에서는 주 1회 | 무모천과 이소프로필 알코올 사용 |
| 프리로드 확인 | 연 1회 | 다이얼 게이지로 캐리지 플레이 측정 |
