수평보링머신
이번에는 수평보링머신의 분류와 검색에 대해 알아보겠습니다.
1. 정의
- 보링슬리브(Boring sleeve): 밀링주축의 베어링 안쪽에서 주축 중심선 방향으로 돌출이송되는 부분입니다. 보링머신에서 W축으로 정의됩니다.
- 테이브형의 경우 보링슬리브 직경은 100, 110. 130mm가 제품화되어 있습니다.
- 플로어형의 경우 보링슬리브 직경은 130, 150, 160, 180mm가 제품화되어 있습니다.
- 퀼(Quill): 외면이 원형실린더 형상으로, 밀링주축을 탑재하고, 주축 중심선 방향으로 이송되는 부분을 지칭합니다. 보링슬리브가 밀링주축의 일부가 돌출되는데 반해, 퀼은 밀링주축 전체가 돌출이송됩니다. 기계에 따라 Z축 또는 W축으로 정의됩니다.
- 램(Ram): 외면이 정삭각형 또는 직사각형 형상을 가지되, 기타 부분은 퀼과 동일합니다. 기계에 따라 Z축 또는 W축으로 정의됩니다. 다만, 카탈로그에는 V축으로 표시하는 경우가 많습니다.
2. 조
- 테이블형 수평보링머신: 테이블이 직선 이송축의 일부를 구성하는 기계구조를 지칭합니다. 테이블과 면삭주축은 동일한 구조물 또는 서로 결합된 구조물로 지지됩니다.
- 테이블(XZ): 테이블이 X축과 Z축의 직선이송축을 형성합니다.
- 테이블(X): 테이블이 X축의 직선이송축을 형성합니다.
- 플로어형 수평보링머신:밀링주축이 직선 이송축의 전부(XYZW)룰 구성하는 기계구조를 지칭합니다. 테이블이 부착되는 경우도 있으나, 보조적임 역할을 담당하며,본체와 분리되어 구성됩니다.
3. 류
| 기계구조 | 구성 | 분류기호 | 사례 |

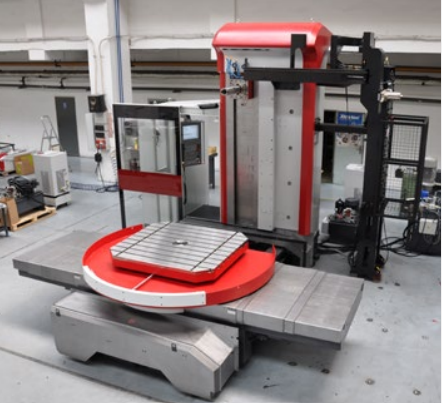

| 테이블형 | 테이블(XZ)+보링슬리브(W) | XZB |  [루카스LUCAS WFC 10] |
| 테이블(XZ)+퀼(W) | XZQ | ||
| 테이블(X)+보링슬리브(W) | XB |  [디엔솔루션즈 DBC 110 II] | |

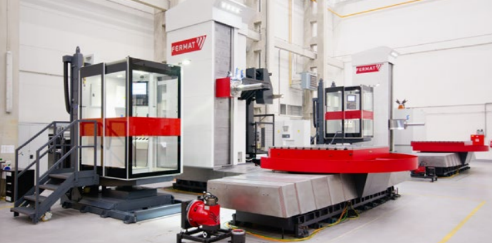

| 테이블(X)+보링슬리브(W)+램(Z2) | XBR |  [FERMAT DBC WFT 13 R] | |
| 테이블(X)+퀼(W) | XQ | ||
| 플로어형 | 보링슬리브(W) | B | |
| 보링슬리브(W)+테이블(BZ2) | BTBZ | [FERMAT WF 13R] |
- 분류기호는 공작기계 분류에 대한 필자의 제안이며, 업계의 분류기호는 아닙니다.
- 테이블형은 테이블형 수평보링머신(Table type horizontal boring mill)의 축약입니다.
- 플로어형은 플로어형 수평보링머신(Floor type horizontal boring mill)의 축약입니다.
4. 검색
수평보링머신은 www.i-mtf.com에서 검색이 가능합니다.
"브랜드 존"은 선호하는 하나의 브랜드에서 공작기계를 종류별로 검색할 수 있습니다.
"공작기계 검색"은 선호하는 브랜드 군을 지정하여, 공작기계 종류를 검색할 수 있습니다.
