| ダイレクトドライブ | ビルトイン主軸 |
 |  |
| H | H |
| カテゴリー | 項目 | 仕様 |
| ワーク | 加工径[mm] | 400 |
| 加工長さ[mm] | 320 | |
| 送り軸 | X軸移動量[mm] | 950 |
| Y軸移動量[mm] | 580 | |
| Z軸移動量[mm] | 500 | |
| B軸移動量[deg] | 140(-110~30) | |
| C軸移動量[deg] | 360 | |
| 早送り速度(X)[m/min] | 36 | |
| 早送り速度(Y)[m/min] | 36 | |
| 早送り速度(Z)[m/min] | 36 | |
| 早送り速度(B)[r/min] | 25 | |
| 早送り速度(C)[r/min] | 25 | |
| テーブル | テーブルの最大積載質量[kg] | 250 |
| テーブルサイズ[mm] | Ø398 | |
| カテゴリー | CNCブランド | Fanuc Siemens |
| 生産地 | 中国台湾 |
| スピンドル名 | H1-1 | H1-2 | H1-3 | 工具主軸・テーパ | 7:24 taper No. 40 | 7:24 taper No. 40 | 7:24 taper No. 40 | 工具主轴回転速度[rpm] | 15000 | 20000 | 24000 | 工具主軸出力[kW] | 10(S1)!14(S6 40%) | 25(S1)!35(S6 40%) | 30(S1)!45(S6 40%) | 工具主軸・トルク[Nm] | 63.7(S1)!89.4(S6 40%) | 83.2(S1)!116.5(S6 40%) | 29.05(S1)!43.58(S6 40%) | トランスミッション | ダイレクトドライブ | ビルトイン主軸 | ビルトイン主軸 |
| ツールホルダーテーパー | 7:24 taper No. 40 | 工具収納本数[ea] | 30 50 90 | 工具径[mm] | 75(A)!150(B) | 工具の長さ[mm] | 300 | 工具重量[kg] | 7 | 工具交換時間(TTT)[s] | 工具交換時間(CTC)[s] |
| 機種 | テーブルサイズ | 生産地 |

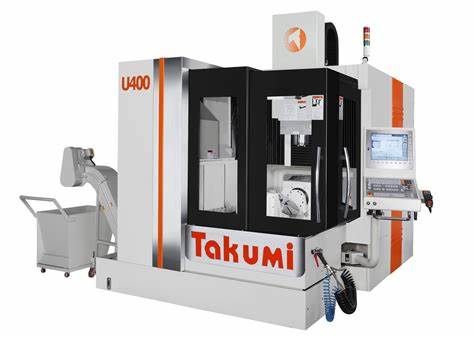

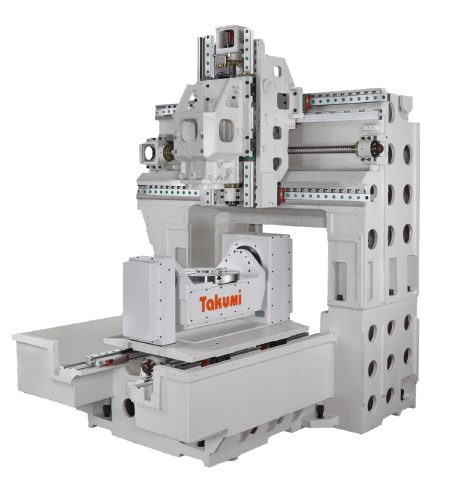

| U400 (立型マシニングセンタ)5軸 ダブル・コラム | Ø398 | 中国台湾 |
| U600 (立型マシニングセンタ)5軸 ダブル・コラム | Ø600 | 中国台湾 |
| U800 (立型マシニングセンタ)5軸 小型ガントリー | Ø800 | 中国台湾 |
