| 线轨 | 线性电机 |
 |  |
| XYZ | XYZ |
| 类别 | 项目 | 规格 |
| 进给 | X轴行程[mm] | 800  |
| Y轴行程[mm] | 800 | |
| Z轴行程[mm] | 550 | |
| A轴行程[deg] | 212(-121~91) | |
| C轴行程[deg] | 360 | |
| 快移速度(X)[m/min] | 61 | |
| 快移速度(Y)[m/min] | 16 | |
| 快移速度(Z)[m/min] | 61 | |
| 快移速度(A)[r/min] | 50 | |
| 快移速度(C)[r/min] | 60 | |
| 工作台 | 工作台承重[kg] | 500 1000 |
| 工作台大小[mm] | Ø500 Ø631 | |
| 范畴 | 数控品牌 | 发那科 西门子 |
| 数控系统 | Heidenhain TNC 640 | |
| 产地 | 瑞士 |
| 主轴名 | H1-1 | H1-2 | 铣削主轴锥度 | HSK-A63 HSK-T63 | 36(S6) | 铣削主轴转速[rpm] | 20000 | 28000 | 铣削主轴功率[kW] | 36(S6) | 铣削主轴扭矩[Nm] | 120(S6) | 36(S6) | 传动 |
| 刀柄锥度 | HSK-A63 | 刀库数量[ea] | 30 60 120 170 215 | 刀具直径[mm] | 刀具长度[mm] | 刀具重量[kg] | 换刀时间(刀对刀)[s] | 换刀时间(切对切)[s] |
| 轴 | X | Y | Z |
| 导轨 | 线轨 | 线轨 | 线轨 |
| 数量 | 2 | 2 | 2 |
| 轴 | X | Y | Z |
| 驱动 | 线性马达 | 线性马达 | 线性马达 |
| 数量 | 1 | 2 | 1 |
| 型号 | 工作台大小 | 产地 |
| MILL P 1400 U (立加)5轴 CrossRailZBridge | Ø1000 | 瑞士 |
| MILL P 1400 U D (立加)5轴 CrossRailZBridge | Ø1000 | 瑞士 |
| MILL P 1400 U ST (立加)5轴(车铣复合) CrossRailZBridge | Ø1000 | 瑞士 |
| MILL P 500 (立加)3轴 双立柱 | 600×500 | 瑞士 |
| MILL P 500 U (立加)5轴 小型天车 | Ø500 | 瑞士 |

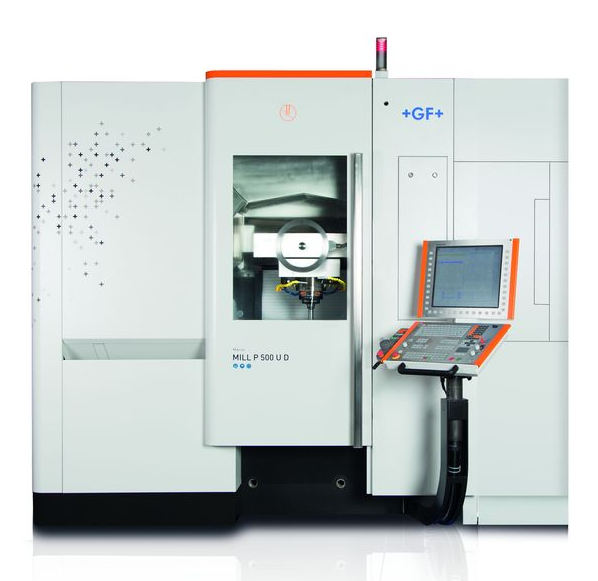

| MILL P 500 U D (立加)5轴 小型天车 | Ø500 | 瑞士 |
| MILL P 800 U (立加)5轴 小型天车 | Ø500 Ø631 | 瑞士 |
| MILL P 800 U D (立加)5轴 小型天车 | Ø500 Ø631 | 瑞士 |
| MILL P 800 U ST (立加)5轴(车铣复合) 小型天车 | Ø550 Ø730 | 瑞士 |
| MILL P 800 U S (立加)5轴 小型天车 | Ø500 Ø631 | 瑞士 |
| MILL P 900 (立加)3轴 双立柱 | 400×400 | 瑞士 |
