기흥

COMBI-U100N

제품 라인업 - 기계시방 - 비디오 - COMBI-U 시리즈 - 유사제품 - 시방비교

특성

볼스크류

모델변화

5170

유니버셜헤드 머시닝센터 (4축) 베드타입 테이블(XY) 헤드(Z)

기흥기계의 COMBI-U 시리즈는 범용 밀링머신과 NC밀링머신의 장점을 겸비한 기계입니다. MPG에 의한 수동축 이송을 통해 범용 밀링머신과 같은 수동가공이 가능하고, NC 가공프로그램에 의한 NC가공도 가능합니다.
표준주축은 수동기어조작을 통해 분당 1600회전의 범위내에서 12단의 속도전환이 가능하고, 옵션주축은 2단 ZF 기어박스를 장착하고, 분당 4000회전의 범위 내에서 프로그램을 통해 무단 속도지령이 가능합니다.

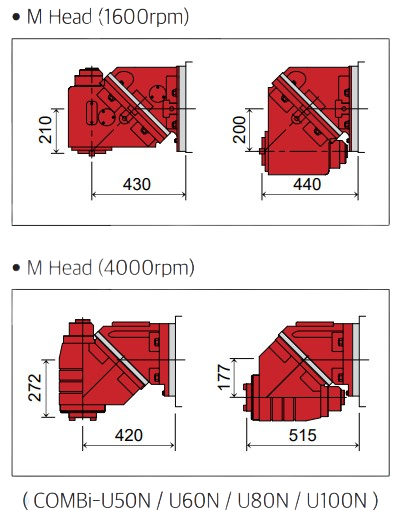

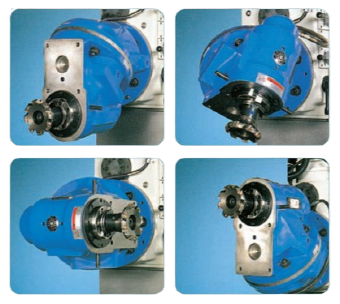

주축헤드는 유니버셜헤드이므로 수평/수직 또는 임의의 방향으로 방향전환이 가능합니다.
기흥기계의 COMBI-U 시리즈는 유니버셜 헤드, BT50 테이퍼, 박스형 가이드 웨이, 기어박스의 결합은 수직 및 수평 밀링의 기능과 더불어 상상 이상의 절삭능력을 발휘합니다.

범주	항목	시방
축이송	X축이송량[mm]	2600 3200
	Y축이송량[mm]	920(헤드상하이동)
	Z축이송량[mm]	1050(TableBF)
	급속이송속도(X)[m/min]	8
	급속이송속도(Y)[m/min]	8
	급속이송속도(Z)[m/min]	8
테이블	공작물 적재중량[kg]	5000
	테이블 크기[mm]	3300×950 3900×950
분류	NC브랜드	파낙 지멘스 하이덴하인
	NC장치	Fanuc 0iMT/Siemens 828D/Heidenhain TNV620
	원산지	한국

면삭주축 1(H1)

주축명	H1-1(수동)	H1-2(NC)
면삭주축 테이퍼	7:24 taper No. 50	7:24 taper No. 50
면삭주축 회전속도[rpm]	40~1600	4000
면삭주축 출력[kW]	11	15!18.5
면삭주축 토르크[Nm]
동력전달	GearBox!12-step	ZFGearBox!2-step

공구매거진 1

공구홀더 테이퍼
공구장착수량[ea]
공구직경[mm]
공구길이[mm]
공구중량[kg]
공구교환시간(TTT)[s]
공구교환시간(CTC)[s]

*A: 최대 공구 직경(인접 공구 있음)*B: 최대 공구 직경(인접 공구 없음), C: 최대 공구 직경(단일 포인트)
